Рис. 65. В результате действия наклонной нагрузки линия давлений отклоняется от плоскости симметрии стены.

Рис. 66. Действие на стену дополнительной вертикальной нагрузки уменьшает отклонение линии давлений от середины стены.

Если, проводя линию давлений, мы обнаружим, что имеется опасность того, что она в какой-либо точке достигнет поверхности стены, то следует призадуматься, и крепко, поскольку у сооружения, спроектированного таким образом, велики шансы рухнуть.

Один из способов исправить положение (и, вероятно, это один из наиболее эффективных способов) состоит в том, чтобы на верхнюю часть стены добавить дополнительный вес. Тогда дело обернется таким образом, как это показано на рис. 66. В противоположность тому, что можно было бы предположить, этот дополнительный вес способствует большей, а не меньшей, устойчивости стены и возвращает "заблудшую" линию давлений более или менее туда, где ей следует находиться.

Требуемый дополнительный вес можно создать, просто надстроив стену больше, чем в действительности необходимо; годятся также такие вещи, как тяжелые баллюстрады и парапеты. Всегда могут выручить и поставленные в ряд статуи (рис. 67), если, конечно, это совместимо с назначением здания и позволяют средства! С конструкционной точки зрения бывает обоснованным использование башенок и статуй в готических церквях и соборах. Они возвышаются там словно насмешка над приверженцами функциональности и унылыми ревнителями "эффективности".

Обычно считается абсолютно необходимым, чтобы линия давлений проходила в пределах "средней трети" стены, поскольку иначе при появлении трещины она может обвалиться.

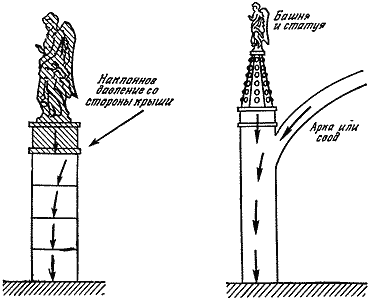

Рис. 67. Требуемую дополнительную вертикальную нагрузку могут создавать башенки, статуи и т. п.

Такой осторожный подход правилен, он служит безопасности, и его необходимо придерживаться, но я боюсь, что в наш век вседозволенности это делается редко. Посмотрите на стену современного жилого дома или нового учебного заведения, и вы увидите массу трещин, а там, где трещины, непременно действовали когда-то растягивающие напряжения. Правда, хотя эти трещины вредят штукатурке и внутренней отделке здания, на деле они редко представляют какую-либо опасность для несущей конструкции. Основным условием надежности каменной кладки является то, чтобы линия давлений нигде и никогда не подходила к поверхности стены, или колонны.
