Хотя подвесные мосты взяли блестящий старт в начале XIX в., их распространение было прервано на сотню лет появлением железных дорог. Большинство из 25 тыс. мостов, построенных в викторианской Англии, были железнодорожными. Подвесной мост - слишком гибкая конструкция, и под действием больших сосредоточенных нагрузок он может опасно деформироваться. Эта особенность подвесных мостов не очень существенна для шоссейных дорог, но железнодорожный состав по меньшей мере раз в сто тяжелее телеги или грузовика, поэтому он вызывает в сто раз больший прогиб, что, конечно, совершенно не допустимо.

Те несколько подвесных железнодорожных мостов, которые были построены в Англии, оказались явно неудачными. Американцы, у которых реки были шире, денег меньше, а веры в успех больше, некоторое время упорствовали, но в конце концов и они были вынуждены от них отказаться.

Следовательно, требовались не только легкие и дешевые, но и достаточно жесткие мосты, к тому же с большими пролетами. Это привело к разработке мостовой фермы с верхним криволинейным поясом, или стянутой арки (рис. 87).

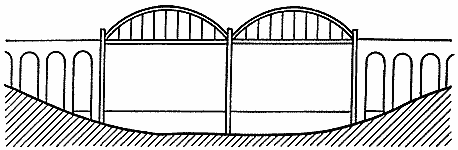

Рис. 87. Мостовая ферма с верхним криволинейным поясом, или "стянутая арка".

Арка, конечно, обладает значительной жесткостью, но ее давление на опоры оказывается весьма большим. Это не столь существенно, когда опоры представляют собой прочные скальные породы, но в железнододорожном строительстве в большинстве случаев таких условий нет. Особенно сложно установить арку или серию арок на высоких и тонких опорах, они могут оказаться совершенно не способными выдерживать большие боковые нагрузки. Но от инженеров викторианского времени порой требовалось именно это: они смело прокладывали железнодорожные пути через глубокие долины, порой на высоте более 30 м. Один из способов решения проблемы состоит в том, чтобы чем-то стянуть концы арки. Оказалось, это можно сделать с помощью самого подвешенного железнодорожного полотна, которому здесь приходится работать, обеспечивая свою же собственную безопасность: полотно будет находиться в состоянии растяжения.

По внешнему виду описанная конструкция похожа на обычную арку с подвесной дорогой, но работает она совершенно иначе. Здесь нет никаких боковых давлений на опоры, они должны выдерживать только вертикальные нагрузки, вызванные весом самой фермы и проходящего по ней транспорта. Вместо твердого закрепления все сооружение может покоиться на роликах, что часто и делается для компенсации температурного расширения и сжатия металла. Такие фермы не производят никакого бокового давления, поэтому их можно устанавливать на относительно тонких каменных колоннах.

Мостовая ферма в форме стянутой арки представляет собой отдельную готовую деталь, что позволяет существенно упростить строительство больших мостов. Ее можно собрать на земле, где-нибудь в стороне от моста, затем перевезти к опорам на плотах или баржах и поставить на место с помощью домкратов. Именно так возводил Брюнель пролеты Солташского моста. Как мы увидим в следующей главе, стянутая арка на самом деле является одним из членов многочисленного семейства ферм и решетчатых балок, которыми изобилует современная техника.
