Теперь нам ясно, что фермы и балки играют чрезвычайно важную роль в нашей жизни и несут на себе немалую долю мирских тяжестей. Но пока мы не совсем хорошо представляем себе, как они с этим справляются, как распределены в них напряжения и деформации и что же на самом деле определяет их несущую способность. Мы уже говорили, что решетчатая ферма и сплошная балка с точки зрения назначения почти всегда взаимозаменяемы. Естественно предположить, что и распределение напряжений у них должно быть весьма схожим. Но на примере решетчатой фермы легче понять, что происходит в балке под действием нагрузки.

Консоль же проще рассматривать, чем шарнирно опертую балку, хотя, как мы видели (см. рис. 102), оба эти случая тесно связаны.

Поэтому рассмотрим ферму в виде консоли, один конец которой заделан в стену, а к другому, свободному, концу приложена какая-то сила W

. Давайте начнем с некоего "зародыша" фермы, который представляет собой треугольную конфигурацию, показанную на рис. 109. В этом случае груз W

удерживается от падения направленной вверх компонентой силы натяжения наклонного элемента 1

. Сила сжатия в горизонтальном элементе 2

может действовать только горизонтально, поэтому она не вносит непосредственного вклада в удерживание груза. Однако работают и те элементы, которые нагружены горизонтально направленными силами, и элемент 2

играет хотя и косвенную, но чрезвычайно важную роль. в работе всей конструкции, противодействуя, "складыванию" фермы, то есть делая консоль консолью.

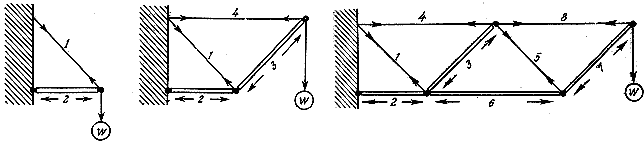

Рис. 109 - 111.

Теперь добавим еще одну секцию фермы, как показано на рис. 110. Ясно, что теперь груз поддерживается совместным действием направленных вверх компонент сил растяжения в элементе 1

и сжатия в элементе 3

. Элемент 4

, конечно, растянут, но, подобно элементу 2

(который по-прежнему сжат), он не вносит непосредственного вклада в поддержание груза, хотя без него ферма не будет работать.

Если мы построим ферму из нескольких секций (рис. 111), общая ситуация практически не изменится: диагональные элементы 1

и 5

растянуты, а 3

и 7

сжаты. Опять же именно диагональные элементы непосредственно удерживают нагрузку. Взятые вместе, они сопротивляются тому, что называют сдвигом. О сдвиге мы должны будем говорить подробнее в следующей главе. Между тем можно заметить, что силы, действующие в упомянутых диагональных элементах, равны между собой. Это остается верным независимо от длины консоли и числа составляющих ее секций.

Однако это не так для горизонтальных сил. Сила сжатия в элементе 2

больше, чем в элементе 6

, и точно так же растягивающее усилие в элементе 4

больше, чем в элементе 8

. Чем длиннее мы делаем консоль, тем больше сжимающее усилие в элементе 2

и растягивающее - в элементе 4

. При очень большой длине фермы горизонтальные сжимающие усилия и растягивающие усилия вблизи места заделки могут оказаться весьма значительными. Иными словами, такая консоль разрушится скорее всего возле основания, что в общем довольно очевидно. Кажется парадоксальным, однако, что самые большие усилия возникают в элементах, которые не дают прямого вклада в поддержание нагрузки.

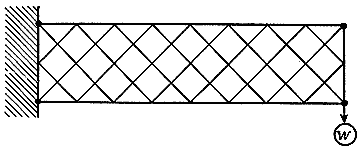

На рис. 111 действующая вниз нагрузка, или "перерезывающая сила", непосредственно воспринимается, как мы говорили, зигзагообразной конфигурацией диагональных элементов 1, 3, 5, 7

. Но ничто не мешает усложнить эту диагональную решетку, введя дополнительные наклонные элементы, которые будут работать таким же образом, как и уже имеющиеся. Обычно по тем или иным причинам так часто и делают (рис. 112).
