Как мы уже говорили, напряжения сжатия и растяжения, действующие в направлении продольной оси балки, часто гораздо больше и гораздо опаснее, чем напряжения сдвига, или касательные напряжения, даже несмотря на то, что они сами по себе не вносят прямого вклада в сопротивление внешней нагрузке. В случае шарнирно опертых балок, с которыми чаще всего приходится иметь дело на практике, как правило, именно продольные напряжения приводят к разрушению, и поэтому инженер начинает расчет балки с вычисления именно этих напряжений.

Хотя двутавровые балки (рис. 114) встречаются очень часто, вообще говоря, балка может иметь поперечное сечение любой формы, и теория балок, как правило, рассматривает простейшие из них . Распределение продольных напряжений по сечению балки, по существу, очень похоже на распределение напряжений в сечении каменной стены (см. гл. 8) с той существенной разницей, что каменная кладка не может выдерживать растягивающих напряжений.

Каждая балка под действием приложенной к ней нагрузки должна прогибаться, принимая изогнутую, искривленную форму. Материал на вогнутой, или сжатой, поверхности искривленной балки будет претерпевать деформацию сжатия, укорачиваться. Материал на выпуклой, или растянутой, поверхности будет удлиняться (рис. 115).

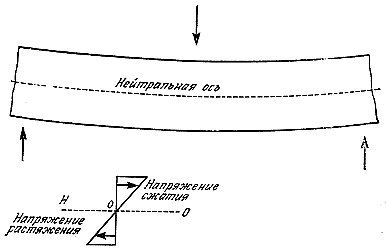

Рис. 115. Распределение напряжении по высоте балки.

Если материал балки подчиняется закону Гука, то распределение напряжений в поперечном сечении балки будет изображаться прямой линией и будет существовать некоторая нулевая точка, в которой материал не сжат и не растянут, а напряжение равно нулю. Эта точка лежит на так называемой нейтральной оси балки. Знать расположение нейтральной оси весьма важно и, к счастью, его легко определить. Довольно просто доказать, что нейтральная ось должна проходить через "центр тяжести" поперечного сечения балки. Для простых симметричных сечений, таких, как прямоугольник, круг или сечения трубы и двутавровой балки, нейтральная ось лежит посредине балки на равном расстоянии от ее верхней и нижней поверхностей. Для несимметричных сечений, таких, как сечения железнодорожного рельса, корпус судна или крыло самолета, требуются не очень сложные расчеты.

Из рис. 115 ясно, что продольные напряжения возрастают прямо пропорционально расстоянию от нейтральной оси. В теории изгиба балок это расстояние обычно обозначается у (См. приложение 2). Стремясь повысить эффективность конструкции, которая может связываться, например, с ее стоимостью, весом материала, энергетическими затратами при обмене веществ (метаболической стоимостью), мы "не станем держать котов, которые не ловят мышей" . Другими словами, нам нерационально заполнять сечение материалом, который не несет никакой или несет очень маленькую нагрузку. Это означает, что материал следует распределить так, чтобы возможно меньшая его часть находилась вблизи нейтральной оси и возможно большая - вдали от нее. Конечно, приходится оставлять какое-то количество материала и вблизи нейтральной оси, чтобы противостоять сдвиговым, или касательным, усилиям, но практически для этого его не нужно слишком много. Обычно достаточно довольно тонкой стенки (рис. 116). Именно поэтому стальные балки имеют обычно двутавровое (рис. 114) или Z-образное сечение.

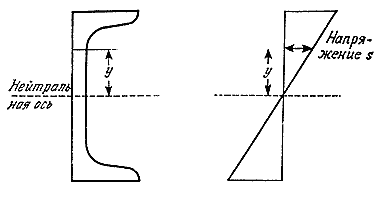

Рис. 116. Напряжение при изгибе в точке на расстоянии "y" от нейтральной оси есть s = My/l , где М - изгибающий момент, l - момент инерции поперечного сечения (подробнее см. приложение 2).

Подобные профили довольно легко изготавливать на прокатных станах из малоуглеродистой стали. Стальной прокат сегодня можно производить практически любых размеров. Преимущество Z-образных профилей перед двутавровыми состоит в том, что к их полкам легко клепать стальной лист. Именно поэтому они широко используются в качестве шпангоутов судовых корпусов. В случаях, если простые профили не подходят, применяют балки коробчатого сечения. Впервые их применил Стефенсон в 1850 г. при строительстве моста "Британия" через пролив Менай (рис. 117 и 145). С появлением водостойких клеев и прочной фанеры коробчатые балки стали широко использоваться в различных деревянных конструкциях, в частности в лонжеронах крыла деревянных планеров (рис. 139).

То же самое относится и к листам. Тонкий металлический лист под действием изгибающих нагрузок легко гнется. Получить большее поперечное сечение такого листа, не увеличив особенно его веса, позволяет гофрированная прокатка. Раньше гофрированный прокат использовался для внешней обшивки кораблей и самолетов, в частности Юнкере применил его в свое время для моноплана. Недостатки гофрированных листов достаточно очевидны и теперь для создания большей прочности и жесткости обшивки в судостроении и самолетостроении применяются приклепанные или приваренные металлические уголки, упрятанные внутрь обшивки, - стрингеры.
