Содержимое многочисленных учебников и справочников - обширные таблицы прочности на разрыв практически всех конструкционных материалов. Как правило, книги эти гораздо более сдержанны в отношении прочности на сжатие. Одна из причин этого в том, что экспериментальные значения прочности при сжатии в большей мере зависят от формы испытуемого образца. Иногда материал оказывается столь чувствительным к ней, что становится почти бессмысленным приводить какие-либо цифры. Хотя обращаться с величинами прочности на сжатие мы обязаны очень осторожно и это оправданно, использование данного понятия все же позволяет лучше постигнуть работу конструкции. Прежде всего мы должны иметь в виду, что на самом деле не существует никакой однозначной зависимости между прочностью материала на сжатие и его прочностью на растяжение.

Весьма приблизительные величины прочности некоторых распространенных материалов приведены в табл. 5. Величины прочности на сжатие получены на образцах, имеющих отношение длины к толщине от 1 до 3-4. Прочность более толстых или более тонких образцов может быть совершенно другой.

Таблица 5 Приблизительные значения предела прочности на сжатие и растяжение для некоторых материалов

Материал

/ Предел прочности на растяжение, МН/м2

/ Предел прочности на cжатие, МН/м2

Дерево / 100 / 27

Чугун / 40 / 350

Литой алюминий / 40 / 300

Литые цинковые сплавы / 35 / 300

Бакелит, полистирол и другие хрупкие пластмассы / 15 / 55

Цемент / 4 / 40

Один из очевидных выводов, который следует из табл. 5, состоит в том, что если мы конструируем элемент, например изгибаемую балку, в которой есть и область растяжения, и область сжатия, то нужно "глядеть в оба". Лучшим проектом может оказаться балка с совершенно асимметричным сечением. В чугунных балках викторианских времен площадь растягиваемой зоны обычно гораздо больше, чем сжимаемой, потому что чугун лучше работает на сжатие, чем на растяжение (рис. 138). И наоборот, лонжерон крыла деревянного самолета, например планера, всегда гораздо толще сверху, то есть на сжатой стороне, так как при сжатии дерево менее прочно, чем при растяжении (рис. 139).

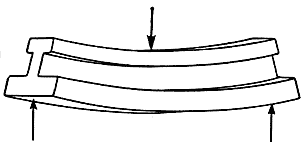

Рис. 138. Чугунная балка обычно на растянутой полке делается более толстой, чем на сжатой, потому что прочность чугуна на разрыв меньше его прочности на сжатие.

Рис. 139. Деревянный лонжерон крыла планера обычно на сжатой стороне толще, чем на растянутой, потому что дерево при сжатии менее прочно, чем при растяжении.
