Хотя абсолютно жестких тел, то есть таких, которые под действием внешних сил совершенно не изменяют своей формы, в природе не бывает, смещения во многих предметах часто оказываются очень малыми. Например, если я наступлю на обычный строительный кирпич, то его высота уменьшится примерно на 1/20000 см. А два любых соседних атома в кирпиче станут ближе один к другому на расстояние ~1/500000A (2·10-14 см). Величина эта невероятно мала, но она соответствует совершенно реальным перемещениям атомов. Конечно, в крупных конструкциях перемещения элементов не всегда малы. Канаты, на которых висит мост через залив Форт (Шотландия), все время растянуты примерно на 0,1%, что при их общей длине почти 3 км составляет около 3 м. В этом случае атомы железа, расстояние между которыми в не нагруженном состоянии около 2 А, удаляются на величину ~2/1000 А.

Тот факт, что расстояние между атомами действительно изменяется под нагрузкой, был многократно про верен путем постановки самых различных экспериментов. Наиболее наглядные результаты дает стандартный метод измерения межатомных расстояний по отклонению пучка рентгеновских лучей при прохождении его через кристалл, основанный на явлении дифракции. Более чем полувековая практика позволила довести этот метод до весьма высокой точности. Опыты показали, что смещения атомов в металлах, например, строго пропорциональны величине, на которую удлиняется (или укорачивается) весь кусок металла. В этих экспериментах наблюдались изменения межатомных расстояний примерно до 1%. На рис. 2 показаны результаты измерений на мягкой стали, в которой максимальные смещения атомов были около 0,5%.

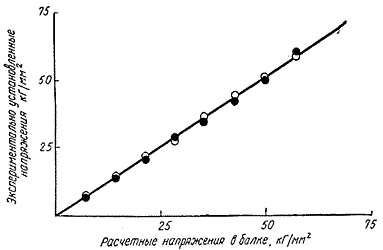

Рис. 2. Сравнение напряжений, установленных экспериментально с помощью дифракции рентгеновских лучей (методом двух экспозиций), с расчетными напряжениями, вычисленными по кривизне изогнутой балки (отожженная малоуглеродистая сталь). Белый кружок - данные экспериментатора A, черный - экспериментаторов B и C.
