Рис. 7. Макет куполов собора св. Софии в Константинополе.

Формы византийских зданий, как правило, просты. Готические же архитекторы, давая волю своему воображению, создавали перекрытия, боковые приделы, витражи. И хоть это, надо думать, обходилось недешево, такие постройки, если они были сделаны со вкусом и знанием дела, могли служить образцами инженерного искусства и художественного мастерства. Что же касается каменной кладки, то она должна быть выполнена так, чтобы напряжения во всех точках конструкции были сжимающими: ведь кладка совсем не сопротивляется растяжению, под действием которого она разваливается по швам.

Готические архитекторы, пытаясь заставить конструкцию работать на сжатие, не прибегали к математике, и поэтому в трехмерные лабиринты соборных крыш чертом прокрадывалось растяжение. Так обрушилась башня одного из самых больших готических соборов - собора в Бове (1247), крыша его проваливалась дважды. Архитекторы знали лишь качественную сторону подобных катастроф и пытались предупредить их, подкрепляя конструкции частоколом контрфорсов (рис. 8).

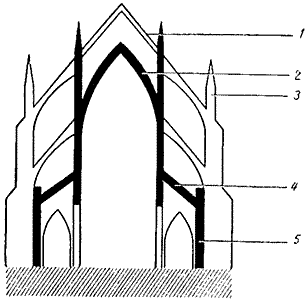

Рис. 8. Типичная конструкция готического собора с контрфорсами. 1 - деревянная крыша; 2 - арочный свод; 3 - контрфорс; 4 - деревянная крыша бокового придела; 5 - стена придела.

В соборе св. Софии эта задача решалась и рациональнее и успешнее: там вспомогательные купола давили на главный купол и создавали сжатие в опасной области. Однако иногда готические зодчие перебарщивали: создавая слишком большие боковые давления, они должны были ставить подпорки изнутри, чтобы предотвратить разрушение крыш. Эти подпорки чаще всего делались в виде перевернутых арок, подобных аркам собора в Уэлсе (Великобритания), который, как бы ни оценивали его в эстетическом плане, технически построен неграмотно (рис. 9). Не удивительно, что крыши церквей довольно часто рушились на головы коленопреклоненных прихожан.

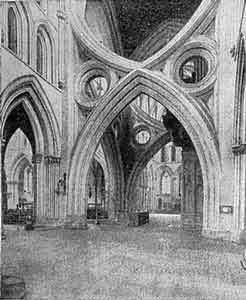

Рис. 9. Собор в Уэльсе (Великобритания).

Каменная кладка остается целой благодаря силам тяжести, то есть при правильно спроектированной кладке вес камня создает безопасную сжимающую нагрузку во всех ее точках. А если этого веса не хватает, к зданию всегда можно добавить бельведеры или башни. Если же в конструкции появляются растянутые области, то, безусловно, растягивающие и сжимающие нагрузки (в том числе нагрузки от веса сооружения) должны быть уравновешены. Так, канаты подвесного моста (рис. 10) находятся в растянутом состоянии, а грунт под мостом оказывается сжатым. Растяжение в брезенте и растяжках палатки уравновешивается сжатием в центральной подпорке и на той земляной площадке, где установлена палатка. На плывущем корабле растяжение в парусах и оснастке вызывает сжатие мачт и рангоутов. В теле животных сжимающие нагрузки воспринимаются скелетом, в основном позвоночником; эти напряжения возникают не только под действием собственного веса, но и вследствие растяжения в мышцах и сухожилиях. Сокращая мышцу, я поднимаю руку, в это время мышца передает сжимающую силу кости, а кость легко выдерживает сжатие. Если нога попадает в условия, когда на нее действует изгиб - а изгиб включает растяжение, - нога может сломаться.

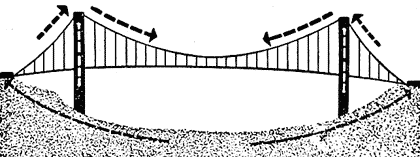

Рис. 10. Растяжение в тросах балансируется сжатием в грунте

Когда мы располагаем материалами, одинаково хорошо работающими и на сжатие и на растяжение, наши конструкции оказываются проще и безопаснее. Именно поэтому в строительстве удобны железобетон и стальные конструкции.

Инженерам повезло, в их распоряжении есть железо и сталь - ведь мы часто и не знаем, какого рода напряжения придется выдержать машине во время работы. Например, стенки парового котла работают на растяжение, но если по какой-то причине давление пара упадет ниже атмосферного, котел будет сжат разностью давлений, однако со стальным котлом ничего страшного не произойдет.
