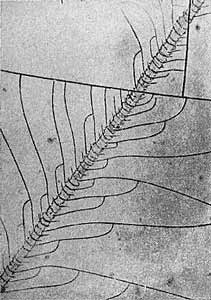

Рис. 19. Трещины вблизи царапины на поверхности стекла (7000).

Рис. 20. Царапина на предметном стекле микроскопа

Достаточно самого легкого прикосновения к стеклу чтобы создать на его поверхности совершенно законченные образцовые трещины. Лишь в очень редких случаях стекло оберегается от подобных прикосновений с самого момента его изготовления из расплавленной стекломассы.

Отнюдь не исключено, что это простое объяснение давало исчерпывающий ответ на вопрос о происхождении трещин для большей части обычных стекол. Высокую прочность тонких волокон можно отчасти объяснить тем, что они очень легко гнутся и их проще изогнуть, чем поцарапать. Однако наблюдается ряд случаев, когда прочность стекла меняется, хотя его поверхность сохраняется совершенно неповрежденной. Одна из причин этого была изучена Маршем.

Когда жидкости затвердевают, они чаще всего кристаллизуются. Обычно кристаллы бывают плотнее исходной жидкости (хотя известны исключения из этого правила, например вода). В кристаллах атомы располагаются более упорядоченно и теснее друг к другу, чем в жидкости. Стекла же в процессе затвердевания бывают столь вязкими, что их молекулы не успевают рассортироваться так, чтобы образовать кристаллы. Поэтому стекло - это переохлажденная и застывшая жидкость, а не кристаллическое твердое тело.

Однако и в стекле существует тенденция к кристаллизации, и некоторые стекла со временем превращаются в кристаллические тела. Это явление называют расстекловыванием. Поскольку стекла при расстекловывании дают усадку, этот процесс часто сопровождается разупрочнением, отчего стекла рассыпаются на кусочки. Обычно античные стекла доходили до нас в расстеклованном состоянии, ведь их, как правило, плохо варили. К тому же с тех пор прошло более чем достаточно времени и они вполне успели закристаллизоваться. Правда, став непрочными, они не стали менее прекрасными. Как показал Марш, в некоторых стеклах, даже самых свежих, расстекловывание происходит с самого начала. Ему удалось сфотографировать на электронном микроскопе крошечные кристаллики и показать, что усадка в ходе их образования достаточна, чтобы зародилась трещина, бегущая затем по всему куску стекла (рис. 21). Надо подчеркнуть, что стекло в тонких волокнах от обычного стекла ничем особенно не отличается. Если поверхность толстого стекла сделать гладкой и постараться сохранить ее в таком виде, то по прочности это стекло не уступит тонкому волокну. Однако добиться этого на практике обычно очень трудно.

Рис. 21. Рост клиновидного кристалла в стекле.

Если в стеклоподобном аморфном материале трещина, берущая начало от того или иного местного дефекта, не распространяется, то почему же и каким образом он все-таки разрушается? В таких случаях материал, подобно пластилину, течет и разрушается от сдвига. Поскольку стекло начинает течь при комнатной температуре лишь под действием очень большого напряжения и к тому же оно легко разрушается от распространения трещины, постольку оно, как и другие аморфные материалы, практически всегда разрушается хрупким образом. Мы к этому привыкли, и нам трудно представить себе, что они могут разрушаться иначе. На самом же деле, если растрескивание стекла, которое происходит при растяжении, предотвратить, например, путем всестороннего его сжатия, то в этом случае стекло можно заставить течь, как текут пластичные материалы. Стекло, когда на него оказывают давление притупленной алмазной иглой (индентором), ведет себя подобно замазке, но ведь касательное напряжение, необходимое для течения, гораздо выше наблюдаемой прочности. В обычных стеклах оно превышает при комнатной температуре 350 кг/мм2.
