Рис. 32. Концентрация напряжении вблизи кончика эллиптической трещины. Растягивающие напряжения направлены параллельно трещине, то есть под прямым углом к направлению приложенной нагрузки. Для этого случая максимальная концентрация составляет около 40 - т.е. пятую часть концентрации, показанной на предыдущем рисунке.

Если напряжения, перпендикулярные трещине, достигают максимума на самом се кончике, то напряжение, параллельное трещине (горизонтальное в плоскости чертежа), равно нулю в этой точке. Оно увеличивается с удалением от кончика по горизонтали (рис. 32) и достигает максимума на расстоянии одного-двух атомных размеров от трещины. Но этот максимум размазан, и довольно высокие напряжения сохраняются на значительном расстоянии от трещины. Независимо от формы трещины и способа ее погружения отношение максимальной величины напряжения, параллельного трещине, к максимальной величине напряжения, направленного перпендикулярно ее поверхности, есть величина постоянная и равная приблизительно 1/5.

Такое положение имеет, по-видимому, фундаментальное значение для всех трещин, существующих в растянутом материале.

Здесь-то и становятся важными внутренние поверхности в биологических материалах. Важно то, что эти поверхности раздела обычно слабее окружающего их материала И не потому, что Природа не догадалась склеить здесь ткани попрочнее, а потому, что, будучи верно устроенными, слабые поверхности делают материал вязким, упрочняют его.

Посмотрим, что получается, когда трещина приближается к подобной поверхности, расположенном перпендикулярно к направлению ее движения. Вначале к поверхности раздела подойдет зона растяжения, которая движется впереди трещины, и она попытается разорвать тело по этой поверхности на каком-то участке. Если прочность поверхности раздела больше 1/5 от общей прочности сцепления материала, то эта поверхность не разрушится, трещина лишь пересечет ее и поведение материала не изменится. Если, однако, прочность границы раздела меньше примерно 1/5 от величины сцепления материала, то она будет разрушена, прежде чем главная трещина достигнет ее, и образуется ловушка, которая поймает и остановит трещину

.

Схематически все это показано на рис. 33, а микроснимок действительной картины трещин в армированном материале - на рис. 34. Конечно, если сцепление на поверхности раздела слишком слабое, то материал в целом будет слабым, непрочным; если сцепления не будет вообще, то придется изобретать какое-нибудь веревочное или плетеное приспособление, чтобы хоть за счет трения удержать куски вместе. Конечный результат сильно зависит от правильного выбора сил сцепления на поверхностях раздела, и, коль скоро это сделано, может быть получена блестящая комбинация прочности и вязкости.

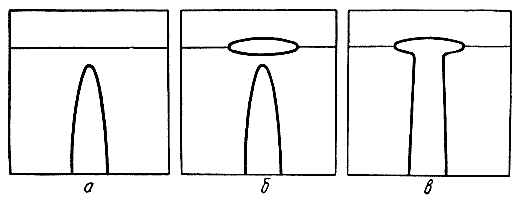

Рис. 33. Механизм торможения трещины по Куку-Гордону. а  — трещина приближается к слабой поверхности; б  — поверхность перед трещиной разрушается; в  — Т-образный тормоз для трещины. На практике трещина обычно отклоняется, как показано на рис. 34.

Итак, условие эффективного торможения трещин состоит в пятикратном ослаблении материала. Поначалу такая операция не кажется многообещающей. Еще не взявшись за дело, мы должны уже кое-чем поступиться. Однако если наблюдать за процессом торможения трещин, метод создания слабых поверхностей раздела выглядит вполне эффективным: истинное разрушающее напряжение у кончика трещины должно быть равным теоретической прочности материала, то есть должно лежать, как правило, между E /10 и E /5 (E - модуль Юнга, см. главу 2). Уменьшая эту величину в 5 раз, мы все еще сохраняем прочность E /50 - E /25, достигнутую, кстати говоря, на практике в стеклопластиках и намного превышающую ту, что можно получить для металлов, сохраняя безопасный уровень вязкости (глава 8). К тому же прочность, значительно превышающая E /100, может и не составить особого интереса для практики.

Рис. 34. Влияние внутренних поверхностей на торможение трещин. Слева - материал, содержащий множество внутренних поверхностей; справа - однородный материал.

Хрупкость большинства природных минералов связана с их большей или меньшей однородностью. Но, оказывается, некоторые минералы имеют слоистое строение, причем связь между слоями приблизительно нужной прочности. Самые распространенные минералы такого рода - асбест и слюда, именно поэтому они имеют столь удивительные и полезные свойства. Очень показательны в этом смысле знаменитые опыты со слюдой профессора Орована. Слюда представляет собой минерал с ионными связями, в котором условия баланса электрических зарядов в молекуле требуют существования слоев металлических атомов, вынужденных делить заряд одного электрона с несколькими соседями. Эти слои в кристалле являются слабыми поверхностями. Один из часто используемых типов слюды называется мусковитом (muscovite - московский, этот сорт слюды впервые был найден в России). Прочность межслоевой связи в этой слюде составляет в среднем примерно 1/6 от прочности в остальном объеме кристалла.
