Следствия из всего сказанного для поведения металлов в рабочих условиях довольно очевидны. Когда металл нагружается намного ниже предела упругости, то есть работает где-то в глубине гуковского участка кривой напряжение-деформация, удлинение материала не подвержено влиянию времени. При необходимости мы могли бы оставлять материал под нагрузкой в течение веков, не вызывая каких-либо деформаций или повреждений материала. Однако вблизи предела упругости материал становится заметно подверженным влиянию как времени, так и температуры. Мы видели, что даже при комнатной температуре тепловые толчки активируют источники дислокаций, так что пластическая деформация со временем накапливается: материал удлиняется, а в некоторых случаях может разрушиться. Иными словами, мы не можем назвать прочность такого материала, пока не укажем также и скорость нагружения или не уточним, как долго будет действовать на материал нагрузка. Следовательно, такие конструкции, как подвесные мосты, нагруженные непрерывно в течение многих лет, должны быть рассчитаны на меньшие напряжения, чем те конструкции, которые нагружаются ненадолго и от случая к случаю. Используемые на практике металлы обнаруживают некоторую ползучесть даже при довольно малых напряжениях, и на это следует обращать внимание, когда важно обеспечить точность размеров.

Нетрудно представить себе, что напряжения, при которых с ползучестью надо считаться, сильно зависят от температуры. В то же время температура часто определяет вид машины в целом. Особенно она важна для тепловых машин, например таких, как газовые турбины. В целом, чем горячее нагретые части машин, тем большего полезного эффекта можно ожидать от всей конструкции, особенно в отношении экономии горючего. Так как железо плавится при температуре, несколько превышающей 1500° C, а есть и более тугоплавкие металлы, то можно было бы подумать, что не существует особых трудностей в эксплуатации машин при температуре, скажем, 1200° C. Ведь это намного ниже температуры плавления. Но дело обстоит далеко не так.

Верно, что железо не плавится ниже 1500° C. Но ведь расплавленный металл течет под действием собственного веса, то есть при ничтожных напряжениях. А стоит нам приложить механическое напряжение, даже совсем малое, как течение и.неизбежное разрушение появляются задолго до плавления. Прочность резко снижается даже при сравнительно быстрых нагружениях (например, при испытаниях на обычных установках). Более того, когда элементы машин подвергаются длительному нагружению в одном направлении (например, турбинные лопатки под действием центробежных сил), мы должны пристально следить за ползучестью.

При кратковременных нагружениях прочность металлов изменяется с температурой приблизительно так, как показано на рис. 54. Можно сказать, что материал умирает медленно, постепенно. В качестве очень грубого рабочего правила, верного для большинства металлов, можно принять, что материал не может использоваться при температурах выше половины его температуры плавления, выраженной в градусах Кельвина (градусы Кельвина = градусы Цельсия+273; см. приложение).

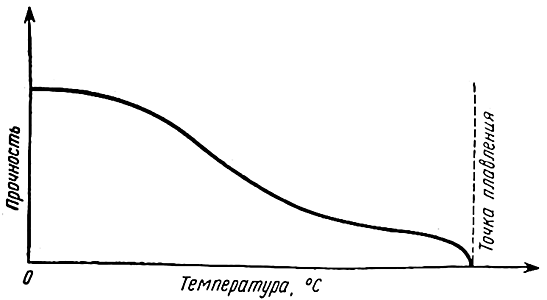

Рис. 54. Зависимость “кратковременной” прочности металла от температуры испытания.

Конечно, можно поднять рабочие температуры сплавов. Для этого нужно тем или иным способом затормозить движение дислокаций. Трудность здесь заключается в том, что большинство добавок, которые можно было бы использовать с этой целью, сами стремятся стать подвижными при высоких температурах. Все это дело чрезвычайно трудное, и, наверное, металловеды неплохо поработали, чтобы достигнуть рабочих температур около 950-1000° C на очень специальных сплавах для турбинных лопаток. Рабочие температуры обычных сталей намного ниже.

Во многих керамических материалах дислокации практически неподвижны при температурах до 1500° C, но эти материалы, как правило, чрезвычайно хрупки при сравнительно низких температурах. Поэтому керамические материалы очень хороши для неподвижных конструкций, например в качестве огнеупоров для печей, где они могут работать под нагрузкой при температурах, поразительно близких к точкам плавления. Но они обычно не годятся для изготовления подвижных деталей машин.
