След плоскости Р

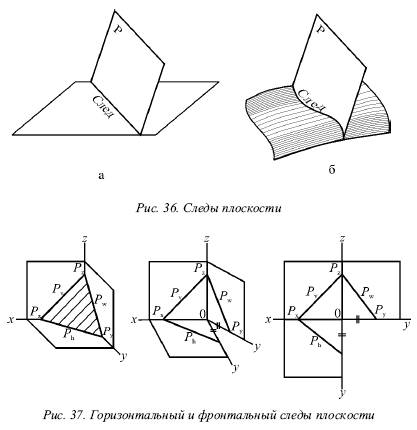

– это линия пересечения ее с данной плоскостью или поверхностью (рис. 36).

Линию пересечения плоскости Р с горизонтальной плоскостью называют горизонтальным следом

и обозначают P h, а линию пересечения с фронтальной плоскостью – фронтальным следом

и обозначают Р v (рис. 37).

Иногда применяется и профильный след P w – линия пересечения данной плоскости с профильной плоскостью.

Точки, в которых пересекается плоскость Р с осями проекций, называют точками схода следов

. Р х – точка схода следов на оси х, P у – на оси у , а Р z – на оси z (рис. 37). в точке Р пересекаются следы P h и P v и т. д.

Следы P h и P v плоскости Р являются прямыми, которые и лежат на горизонтальной и фронтальной плоскостях. Они имеют по одной из своих проекций, которые совпадают с осью х : горизонтальный след P h – фронтальную, а фронтальный P v– горизонтальную проекции.

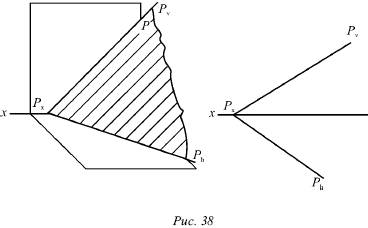

Любую плоскость Р можно задать на эпюре с помощью указания положения двух ее следов – горизонтального и фронтального (рис. 38).

Следы P h и P v чаще всего изображаются парой пересекающихся или параллельных прямых и поэтому могут определять положение плоскости в пространстве.
