6. Построение следов плоскости

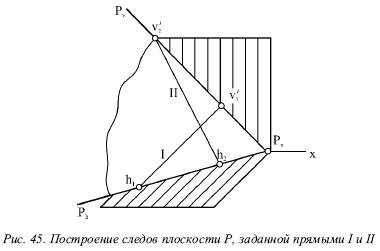

Рассмотрим построение следов плоскости Р , которая задана парой пересекающихся прямых I и II (рис. 45).
Если прямая находится на плоскости Р, то ее следы лежат на одноименных следах плоскости. Поэтому следы плоскости, которые необходимо найти, должны проходить через одноименные следы всех прямых, находящихся в этой плоскости, т. е. находим следы обеих прямых I и II. Соединив их горизонтальные следы h 1 и h 2, можно получить горизонтальный след P h плоскости Р , а если соединить фронтальные v́ 1, и v́ 2, можно получить фронтальный след P v.
Оба следа P h и Р должны пересекаться на оси х в точке схода Р х или оказаться одновременно ей параллельными. Таким способом осуществляется проверка правильности построения, т. е. для построения следов плоскости возможно ограничиться нахождением любых трех следов двух прямых, определяющих плоскость.
