Цилиндр

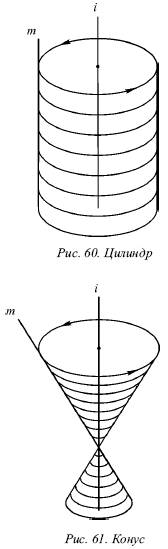

– это фигура, поверхность которого получается вращением прямой m вокруг оси i , расположенной в одной плоскости с этой прямой. В случае, когда прямая m направлена параллельно оси вращения, получается цилиндр (рис. 60), когда она пересекает ось вращения, полученная фигура будет являться конусом (рис. 61). Что такое парное мясо магазин МясКо.

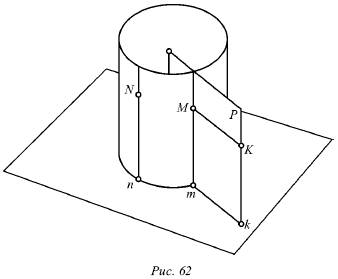

Прямой круговой цилиндр имеет образующие, направленные перпендикулярно горизонтальной плоскости (рис. 61). По этой причине вне зависимости от выбора точки N на его поверхности горизонтальная проекция n этой точки находится на основании цилиндра.

Основание цилиндра составляет линию пересечения боковой поверхности цилиндра с горизонтальной плоскостью, т. е. это горизонтальный след поверхности цилиндра. Следовательно, боковая поверхность прямого кругового цилиндра, который стоит на горизонтальной плоскости, рассматривается как горизонтально-проецирующая поверхность по отношению к любой линии, начерченной на его поверхности.

На рисунке 63 показаны проекции цилиндра.

Фронтальная проекция а́а́ 1, которая образует АА 1, ограничивает слева фронтальную проекцию цилиндра, т. е. является ее контурной образующей. На профильной плоскости ее проекция а˝а˝ 1располагается на оси симметрии этой проекции. Профильная проекция d˝d˝1образующей DD1 является контурной, а ее фронтальная проекция d́d́1 находится на оси симметрии и т. д.

Если мы посмотрим на цилиндр сверху (рис. 63), увидим только его верхнее основание.

Рассмотрим горизонтальную проекцию. Если провести фронтальную плоскость Р , разделяющую цилиндр на две равные части, можно заметить, что все точки, лежащие на передней половине цилиндра, будут видны при рассмотрении цилиндра спереди, т. е. на фронтальной проекции. Боковая поверхность цилиндра, которая расположена ниже следа P h, видима на фронтальной проекции, а остальная его часть невидима, т. е. образующая CC 1 на фронтальной проекции невидима.

Для выделения невидимых элементов на профильной проекции, необходимо обратиться к горизонтальной проекции. След Q h профильной плоскости разделяет горизонтальную проекцию на две части. Боковая поверхность, которая расположена слева от Q h, видима на профильной проекции и т. д. Таким образом образующая BB 1 невидима на профильной проекции.

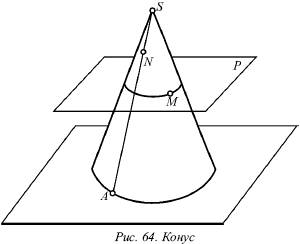

На рисунке 64 показан прямой круговой конус, который стоит на горизонтальной плоскости.

Основание конуса и линия пересечения поверхности конуса с любой горизонтальной плоскостью Р проецируются на горизонтальную плоскость в виде окружности, а на фронтальную плоскость – в виде отрезка, который равен диаметру этой окружности.

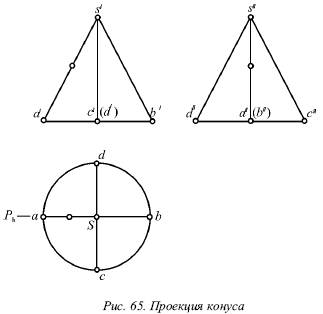

Рассмотрим на рисунке 65 и все проекции четырех образующих, ограничивающих какой-либо из контуров проекций.

Проекция áś образующей AS ограничивает контур на фронтальной проекции, а ее профильная проекция a˝s˝ лежит на оси симметрии проекции (на образующей AS находится произвольная точка) и т. д.

При рассмотрении конуса сверху все точки боковой поверхности видимы (рис. 65).

Для отыскания невидимых элементов на фронтальной проекции проведем на горизонтальной проекции след P h той плоскости, которая разделяет конус на две части (видимую и невидимую), если смотреть на конус спереди, т. е. образующая SD в этом случае невидима.
