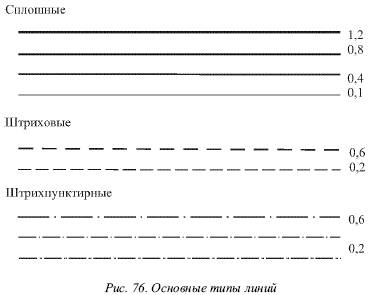

В черчении применяют три основных типа линий (сплошные, штриховые и штрихпунктирные) различной толщины (рис. 76).

На рисунке 75 толщина каждой линии в милиметрах указана цифрами.

Рассмотрим более подробно каждый из типов линий и их основное применение. https://chekolad.ru mix bouquet вкусные букеты спб.

1. Сплошная контурная линия

считается основной линией чертежа. Ее толщина выбирается в зависимости от размеров чертежа, его сложности и назначения. Толщина контурной линии обозначается буквой b и может принимать значения от 0,4 до 1,5 мм (рис. 77).

Толщина других линий чертежа определяется толщиной линии видимого контура. На одном и том же чертеже все одноименные линии должны быть одной и той же толщины.

2. Штриховую линию невидимого контура

применяют для проведения очертаний внутренних плоскостей и линий, скрытых от наблюдателя, а также для изображения резьбы и окружности впадин зубчатых колес (рис. 78).

Линия невидимого контура по толщине должна быть в два-три раза меньше толщины линии видимого контура. Длина штрихов – в четыре раза больше расстояния между штрихами. Чаще всего длина штрихов равна 4–6 мм, а расстояние между штрихами 1,1–1,5 мм. Обычно длина штрихов уменьшается с толщиной линий. На мелких чертежах длина штриха может быть уменьшена до 2 мм.

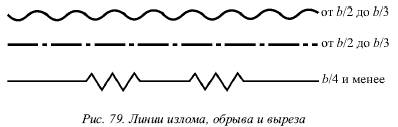

3. Линии излома

, обрыва

или выреза

разделяются на три основных вида (рис. 79):

1) волнистая линия обрыва является линией той же толщины, что и линия невидимого контура. Ее проводят от руки;

2) штрихпунктирная линия обладает той же толщиной, что и волнистая. Длина штрихов примерно 10,1-12 мм, а расстояние между штрихами – 3 мм. На небольших чертежах длина штрихов может быть меньше;

3) линию излома можно проводить также в виде тонкой линии с прямолинейными зигзагами. Такие линии применяют при построении длинных линий излома.

4. Тонкая сплошная линия.

Ее толщина в четыре раза меньше толщины линии контура, и она применяется часто. Ею выполняют выносные и размерные линии, проводят штриховку и всевозможные вспомогательные линии, необходимые в процессе какого-нибудь построения или поясняющие его (рис. 80).

5. Осевые и центровые линии

(рис. 81). Они являются тонкими штрихпунктирными линиями со сравнительно длинными штрихами. Длина штрихов примерно 20–25 мм. Расстояние между штрихами примерно 3 мм. На малых чертежах длина штрихов может быть меньше. Такая штрихпунктирная линия применяется для проведения и начальной окружности, и образующих начального цилиндра и начального конуса, и у зубчатых колес.

6. Штрихпунктирную линию с двумя точками

(рис. 82) применяют для очертаний габарита, контуров механизма в его крайнем или промежуточном положении и контура пограничной детали, имеющей вспомогательное значение. Эти линии имеют такую же толщину и длину штрихов, как и обычные штрихпунктирные линии, применяемые в качестве осевых и центровых.
