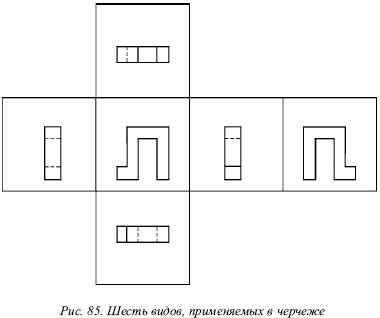

В черчении применяются шесть видов, которые изображены на рисунке 85. На рисунке показаны проекции буквы «Л».

Три проекции, изученные в начертательной геометрии, образуют следующие три вида: фронтальную проекцию, которая представляет собой главный вид, или вид спереди; горизонтальную проекцию, которая представляет собой вид сверху (план); профильную проекцию, которая представляет собой вид слева изображаемого предмета.

Виды располагают на чертеже так, как показано на рисунке 85, т. е.:

1) вид сверху располагается обычно под главным видом;

2) вид слева – справа от главного вида;

3) вид справа – слева от главного вида;

4) вид снизу – над главным видом;

5) вид сзади – правее вида слева.

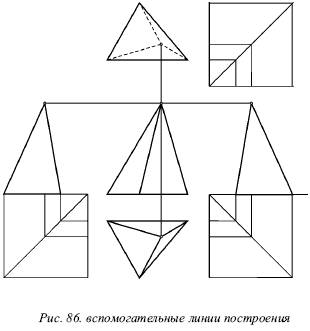

Все рассмотренные проекции предмета обычно получаются с помощью данных двух ее видов. На рисунке 86 показано построение по данным двум проекциям треугольной пирамиды еще трех ее проекций (всех, кроме вида сзади).

На рисунке 86 показаны вспомогательные линии построения. Построение необходимых проекций похоже на построение профильной проекции по данным горизонтальной и фронтальной проекциям предмета.

При изображении предметов, которые проецируются в форме симметричной фигуры, можно вычерчивать вместо целого вида несколько более его половины. При этом проекцию с незаконченной стороны ограничивают волнистой линией, которая в два-три раза тоньше контурной.
