В некоторых случаях допускаются отступления от правил построения проекций. Среди этих случаев можно выделить следующие: частичные виды и виды, расположенные без проекционной связи с другими видами.

Рассмотрим эти случаи.

Частичные проекции.

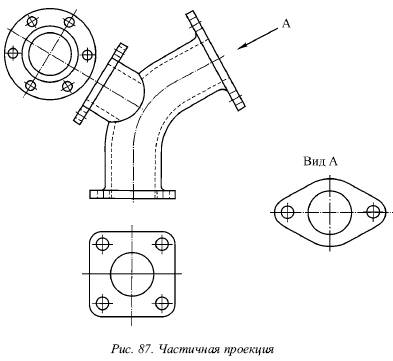

На рисунке 87 показано колено трубы с тремя фланцами.

Главный вид не полностью определяет ее форму. Добавлены две частичные проекции. Одна из них имеет вид фланца, если смотреть на него снизу. В рассматриваемом случае вид снизу расположен под главным видом с той целью, чтобы обе проекции фланца были ближе друг к другу. Вторая частичная проекция (слева от главного вида) показывает форму наклонно расположенного фланца, если смотреть на него перпендикулярно его плоскости.

В этом случае нецелесообразно полностью изображать вид сверху или снизу, так как при этом форма наклонно расположенного фланца была бы изображена искаженно, что только усложнило бы чертеж, не показывая его сути.

Нарушение проекционной связи.

Если один из видов приходится располагать вне непосредственной проекционной связи с главным видом или если он отделен от главного вида другими изображениями, то нужно или указать название этого вида, или сделать специальные указания стрелкой и надписью, например «Вид по стрелке А» (рис. 87). Если вид располагается на отдельном листе, то необходимо надписать его название.
