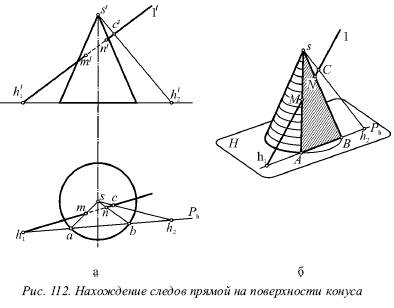

Пусть нужно найти точки М и N , в которых прямая I встречает поверхность конуса. Для этого рассмотрим рисунке 112, на котором показано нахождение следов прямой на поверхности конуса. Через вершину S и данную прямую I проводят плоскость Р , что показано на рисунке 112, б, причем плоскость Р будет пересекать конус по двум образующим: AS и BS . Упомянутые образующие встретят данную прямую в искомых точках М и N . Тогда найдём проекции точек пересечения (рис. 112, а):

1) плоскость Р определяется точкой S и прямой I, тогда найдем ее след Р h. При этом одна точка следа P h определяется следом h 1 прямой I. Вторая точка искомого следа P h находится путем проведения в плоскости Р произвольной прямой до встречи с горизонтальной плоскостью. С этой целью соединим точку S с любой точкой С этой прямой и найдем след h 2 прямой SC . Прямая, соединяющая точки h 1 и h 2, будет представлять собой след P h;

2) затем нужно приступать к нахождению горизонтальных проекций а и b точек пересечения А и В следа P h с окружностью основания конуса;

3) после этого проводят горизонтальные проекции as и bs , образующих AS и BS , причем их фронтальные проекции не нужны;

4) далее отмечают точки пересечения m и n горизонтальных проекций образующих as и bs с горизонтальной проекцией данной прямой, они будут горизонтальными проекциями искомых точек М и N ;

5) в заключение остается найти фронтальные проекции ḿ и ń на фронтальной проекции Í данной прямой.
