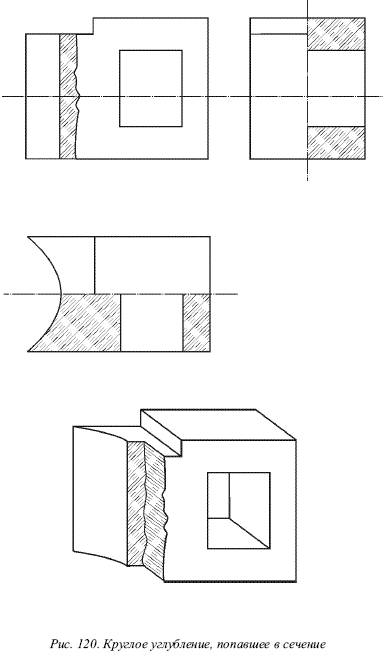

Разрез называется полным, если изображаемый предмет рассекается целиком, остальные разрезы называются частичными, или вырывами. На рисунке 120 на виде слева и на плане сделаны полные разрезы. Причем на каждой проекции была соединена половина внешнего вида с половиной разреза. Нет смысла делать полный разрез на главном виде, поскольку нужно было бы напрасно разрезать толщину всего тела. Поэтому на главном виде был сделан частичный разрез (или вырыв). С его помощью стала видна находящаяся слева выемка. Благодаря этому освободилась большая часть проекции тела от ненужной штриховки. Следует иметь в виду, что границы вырыва указываются линией специального вида – линией вырыва, которая не должна совпадать с линией контура или быть ее продолжением. https://genplace.ru правила ведения бухгалтерского учета в ооо.

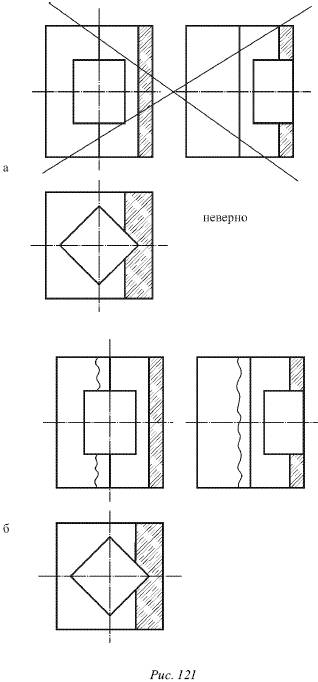

Частичный разрез симметричных фигур. В случае, если на оси симметрии проекции находится контурная линия, нельзя около этой оси симметрии соединять половину внешнего вида с половиной разреза (рис. 121а), тогда часть внешнего вида отделяется от разреза линией вырыва (рис. 121б).

Если соединить половину вида с половиной разреза (рис. 121а), то такой чертеж может привести к недоразумениям, поскольку непонятно, относится эта контурная линия к внешнему виду или к внутренней полости. Здесь нужно соединить часть вида с частичным разрезом (рис. 121б) или расположить разрезы на нижних половинах проекций.

На рисунке 121. Нельзя соединять половину внешнего вида с половиной разреза около оси симметрии, если на ней имеется контурная линия (а). В этом случае надо часть внешнего вида соединить с частичным разрезом (б).

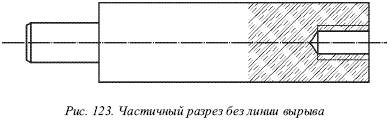

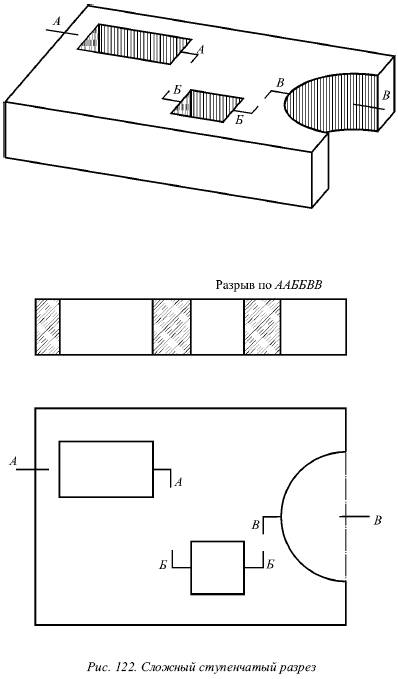

Отсутствие линии вырыва. В отдельных случаях, при выполнении частичного разреза, можно не проводить линию вырыва, а ограничиться лишь штриховкой разрезанной части (рис. 123).
