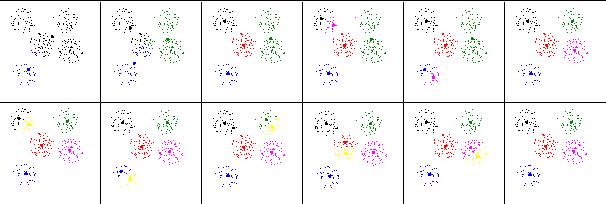

Рис. 18. Результат применения критерия плотности классов для определения числа классов к множеству точек, приведенному на рис. 10а.

Третий рисунок — первый класс разбит на два. Результат классификации на четыре класса. Плотности увеличились. Разбиение признано хорошим.

Четвертый рисунок — первый класс разбит на два. Результат классификации на пять классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к третьему рисунку.

Пятый рисунок — второй класс разбит на два. Результат классификации на пять классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к третьему рисунку.

Шестой рисунок — третий класс разбит на два. Результат классификации на пять классов. Плотности увеличились. Разбиение признано хорошим.

Седьмой рисунок — первый класс разбит на два. Результат классификации на шесть классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к шестому рисунку.

Восьмой рисунок — второй класс разбит на два. Результат классификации на шесть классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к шестому рисунку.

Девятый рисунок — третий класс разбит на два. Результат классификации на шесть классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к шестому рисунку.

Десятый рисунок — четвертый класс разбит на два. Результат классификации на шесть классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к шестому рисунку.

Одинадцатый рисунок — пятый класс разбит на два. Результат классификации на шесть классов. Плотности не увеличились. Разбиение отвергнуто. Возврат к шестому рисунку.

Двенадцатый рисунок (совпадает с шестым) — окончательный результат.

Рис. 19. Результат применения критерия плотности классов для определения числа классов к множеству точек, приведенному на рис. 10б.

На рис. 19 приведен результат применения плотностного критерия определения числа классов для множества точек, приведенного на рис. 10б.
