Как уже говорилось, в своей первоначальной форме закон Гука хотя и заслуживал внимания, но свалил в одну кучу свойства материала и поведение конструкций. Произошло это в основном из-за отсутствия понятий "напряжение" и "деформация", не последнюю роль сыграли здесь существовавшие в прошлом трудности, связанные с испытанием материалов. Все подробности проекты домов из СИП панелей до 100 кв м тут.

В настоящее время для испытания материала как чего-то отличного от конструкции из него изготовляют так называемый образец. Форма образца может быть самой разной, но, как правило, это стержень с участком постоянного сечения, на котором и производятся измерения, и утолщенными концами для закрепления в испытательной машине. Обычная форма металлических образцов показана на рис. 8.

Рис. 8. Типичный образец для испытаний на растяжение

Испытательные машины также могут сильно различаться размерами и конструкцией, но по существу все они представляют собой механические приспособления для приложения к образцам нагрузки, которую при этом можно точно измерять.

Напряжение в стержне вычисляется путем деления нагрузки, регистрируемой на каждой стадии испытаний по шкале устройства, на площадь поперечного сечения образца. Растяжение стержня-образца под действием нагрузки (а следовательно, деформация материала) обычно измеряется с помощью экстензометра - чувствительного устройства, которое крепится к двум точкам образца.

Такое оборудование позволяет довольно просто измерить напряжения и деформации, которые возникают в образце материала по мере того, как мы увеличиваем нагрузку. Графическое изображение зависимости напряжения от деформации называется кривой деформирования. Эта кривая, обычный вид которой представлен на рис. 9, является характеристикой данного материала и практически не зависит от размеров испытываемого образца.

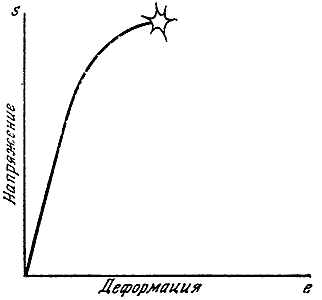

Рис. 9. Типичная кривая деформирования.

При постройке кривых деформирования для металлов и многих других твердых тел мы неизменно будем обнаруживать, что по крайней мере для небольших напряжении эти кривые имеют прямолинейные участки. В этих случаях о материале говорят, что он "подчиняется закону Гука" или является "гуковским материалом".

Мы обнаружим также, что наклоны этих прямолинейных участков для различных материалов различны (рис. 10), Очевидно, что наклон кривой деформирования является мерой деформации материала при заданном напряжении. Другими словами, он является мерой упругости или, наоборот, податливости данного твердого тела.

Рис. 10. Кривая деформирования. Тангенс угла наклона ее прямолинейного участка является параметром материала, который называется модулем упругости и обычно обозначается Е

Для любого материала, который подчиняется закону Гука, тангенс угла наклона кривой деформирования должен быть величиной постоянной. Таким образом, отношение напряжение/деформация = s/e = E

и носит название модуля упругости, или модуля Юнга. Модуль Юнга - величина постоянная для данного материала. Иногда при обсуждении технических вопросов о нем говорят как о "жесткости". Кстати, слово "модуль" в переводе с латинского означает "малая мера".
