Высокие значения работы разрушения мягких металлов обязаны в первую очередь пластичности этих материалов. Это означает, что при их растяжении кривая деформирования отклоняется от закона Гука при совсем небольших напряжениях, после чего материал начинает деформироваться пластически, подобно пластилину (рис. 21). Если стержень или лист из такого металла разрушается в результате растяжения, то, перед тем как произойдет разрыв, материал вытягивается словно патока или жевательная резинка. На концах в месте разрыва образец принимает коническую форму и выглядит примерно так, как показано на рис. 22. Такую форму разрушения часто называют шейкообразованием.

Рис. 21. Кривая деформирования для пластичного металла (мягкая сталь). Заштрихованная область представляет работу разрушения металла.

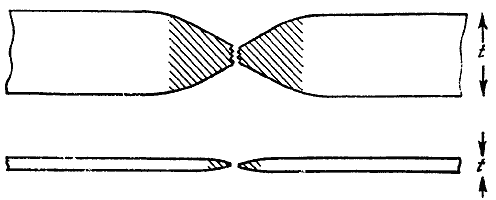

Рис. 22. Работа разрушения пропорциональна объему пластичсски деформированного металла (заштрихованная область) и поэтому, грубо говоря, пропорциональна t2 . Работа разрушения тонкого листа может быть очень малой. а - металлическая плита большой тощины, б - тонкий металлическии лист.

Шейкообразование и другие подобные формы пластического разрушения возможны потому, что многие из бесчисленных слоев атомов в кристаллах металла способны скользить относительно друг друга. Дислокационный механизм этого скольжения не только обеспечивает взаимное проскальзывание слоев подобно картам в колоде, но и поглощает энергию, и весьма большую. Результатом всех этих сдвигов, скольжений и смещений в кристаллах является то, что металл обретает способность значительного формоизменения и поглощения упругой энергии.

Дислокационный механизм скольжения, постулированный первоначально Дж. Тейлором в 1934 г., был предметом интенсивных научных исследований в течение последних 30 лет. Он оказался исключительно тонким и сложным. Процессы, происходящие в столь, казалось бы, простой вещи, как кусок металла, оказались не менее хитроумными, чем большинство процессов в живых биологических тканях. Забавно, что этот хитроумный механизм, вероятно, не конструировался с какой-то определенной целью. Природа сама не может, так сказать, извлекать из него пользу, поскольку в своих конструкциях она никогда не использует металлы, которые и в самородках-то встречаются весьма редко. Однако дислокации в металлах оказались чрезвычайно полезными для инженеров, можно сказать, что они были изобретены для их пользы, поскольку именно благодаря дислокациям металлы не только обладают трещиностойкостью, но и допускают ковку, обработку давлением и одновременно упрочение.

А вот у искусственно созданных пластиков и волокнистых композитов способы поглощения упругой энергии при разрушении иные. Механизм их совершенно отличен от механизма поглощения металлов, но достаточно эффективен. У биологических материалов также, по-видимому, имеются весьма совершенные механизмы получения больших величин энергии разрушения, которые работают весьма изощренным образом. Способ, реализующийся, например, в древесине, исключительно эффективен, и работа разрушения дерева, взятая на единицу веса, больше, чем для большинства сортов стали.

Продолжим теперь обсуждение вопроса о том, как упругая энергия в эластичной конструкции умудряется перейти в работу разрушения. Если угодно, в чем же действительная причина разрушения?
