Если конструкция не выдерживает нагрузок или имеются опасения относительно ее прочности, то естественное внутреннее чувство подсказывает инженеру, что надо использовать "более прочный" материал; если речь идет о стали, то это будет высокопрочная сталь. Для больших конструкций это, вообще говоря, ошибочное решение, поскольку ясно, что даже в случае мягкой стали ее прочность используется далеко не полностью. Это происходит потому, что, как мы уже видели, разрушение конструкции может определяться не прочностью, а хрупкостью материала.

Хотя измеряемые величины работы разрушения зависят от способа, которым производится соответствующее испытание, и здесь трудно получить однозначный результат, все же можно сказать, что трещиностойкость большинства металлов с ростом прочности несомненно уменьшается. На рис. 25 в качестве примера показано соотношение между этими двумя величинами в углеродистых сталях при комнатной температуре.

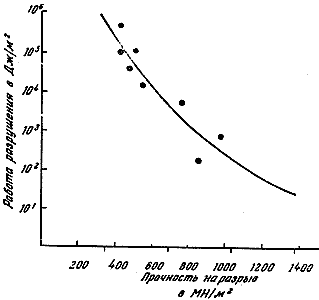

Рис. 25. Приближенное соотношение между прочностью и работой разрушения для некоторых простых углеродистых сталей. (По В.Д. Бигсу)

Легко (и это не очень дорого) вдвое увеличить прочность мягкой стали путем повышения содержания углерода. Однако, если мы сделаем это, величина работы разрушения может уменьшиться раз в 15. В той же пропорции уменьшится и критическая длина трещины, то есть она при том же напряжении уменьшится от 1 м до 6 см. Если, однако, мы повысили вдвое и рабочее напряжение, то критическая длина трещины уменьшится в 15х22 = 60 раз. Таким образом, если критическая длина трещины первоначально была 1 м, теперь она составит 1,5 см, что было бы весьма опасно для большой конструкции.

Для конструктивных элементов малых размеров, таких, как болт или коленчатый вал, положение иное, здесь не имеет смысла ориентироваться на трещины метровой длины. Если мы хотим, чтобы допустимая предельная длина трещины равнялась, например, 1 см, то рабочее напряжение, при котором такая трещина остается безопасной, может достигать почти 280 МН/м2 и в этом случае стоит применить высокопрочный материал. Таким образом, одно из следствий теории Гриффитса состоит в том, что в целом высокопрочные материалы и большие рабочие напряжения более безопасно применять в малых конструкциях, чем в больших. Чем больше конструкция, тем меньше напряжение, приемлемое с точки зрения безопасности. Это один из факторов, накладывающих ограничения на размеры судов и мостов.

Соотношение между работой разрушения и прочностью, подобное показанному на рис. 25, почти справедливо и для обычных углеродистых сталей. Можно добиться лучшего соотношения между прочностью и трещиностойкостью, если использовать легированные стали, то есть стали с присадками других элементов и уменьшенным содержанием углерода, но эти стали слишком дороги для применения в крупногабаритных конструкциях. В связи с этим около 98% всей выпускаемой стали - это "мягкая" сталь, другими словами, мягкий, или пластичный, металл с прочностью около 40-50 кгс/мм2 (около 450 МН/м2).
