Рассмотрение сосудов высокого давления любого рода (различные баллоны, пузыри, трубки, желудочки, котлы, артерии) связано с анализом растягивающих напряжений, которые одновременно действуют более чем в одном направлении. На первый взгляд это может показаться сложным, но на самом деле здесь нет поводов для беспокойства. Стенки любого сосуда высокого давления несут две функции. Они должны удерживать жидкость и быть водо- или газонепроницаемыми и в то же время выдерживать напряжения, возникающие за счет внутреннего давления. Растягивающие напряжения в этих стенках почти всегда действуют в плоскости этих стенок в обоих направлениях, то есть как бы параллельно их поверхности. Напряжение в третьем направлении, перпендикулярном к поверхности, обычно пренебрежимо мало, и им можно пренебречь. Рассмотрим в первую очередь сосуд высокого давления сферической формы. Предположим, что стенки, или оболочка, сосуда, изображенного на рис. 26, являются достаточно тонкими и их толщина составляет, скажем, менее 1/10 от его диаметра. Радиус оболочки, взятый до половины толщины стенок, обозначим через r

, толщина стенок оболочки - t

и давление жидкости или газа на оболочку изнутри - p

(эти величины могут быть взяты в любых единицах измерения). Мысленно разрежем камеру, подобно грейпфруту, пополам; из рассмотрения рис. 26, 27 и 28 достаточно ясно следует, что напряжение оболочки во всех направлениях, параллельных ее поверхности, будет выражаться формулой s =

rp/2t

Это стандартная инженерная формула.

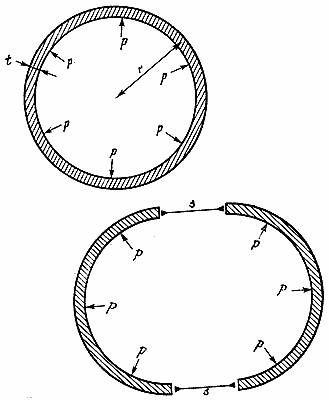

Рис. 26. Сосуд высокого давления сферической формы. Внутреннее давление p , средний радиус сосуда r и толщина стенки t .

Рис. 27. Схематический разрез сосуда высокого давления. Представим себе, что сосуд разрезан пополам. Равнодействующая сил давления, действующего внутри каждой из половинок оболочки, должна уравновешиваться напряжениями, действующими на поверхности разреза. Площадь этой поверхности равна 2 π

rt .

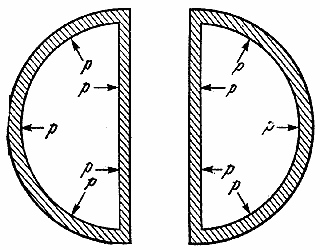

Рис. 28. Равнодействующая сил давления, действующего на поверхность полусферы, равна силе давления, действующей на плоский диск того же диаметра, которая имеет величину πr2p

. Следовательно, напряжение

s = (нагрузка / площадь) =

(πr2p

) / (2 πrt ) = rp/2t
