Поскольку в задачи соединения входит передача нагрузки от одного элемента конструкции к другому, то и напряжение должно каким-то образом перейти от одного из присоединяемых элементов на другой. В таком случае весьма возможны сильная концентрация напряжений, а отсюда и угроза разрушения материала. Однако можно сделать так, чтобы напряжения переходили от одного из присоединяемых элементов к другому с возникновением только небольшой концентрации напряжений или вовсе без нее, как это происходит в случае косого соединения на клею деревянных брусьев (рис. 36) и в случае соединения двух кусков металла встык сварным швом (рис. 37).

Рис. 36. Косое клеевое соединение деревянных брусьев.

Рис. 37. Сварное соединение двух металлических брусков встык.

Однако использование таких соединений отнюдь не всегда оказывается практичным, и соединение двух планок или пластинок внахлест, как правило, тоже часто находит применение. Но именно расположение соединяемых элементов внахлест сразу приводит к значительной концентрации напряжений, и почти не играет роли, какими средствами оно выполнено, с помощью ли клея, гвоздей, винтов, сварки, болтов или заклепок. Во всех случаях наибольшая интенсивность передачи нагрузки приходится на концы соединения (рис. 38).

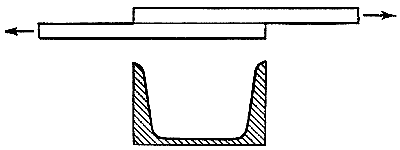

Рис. 38. Распределение касательных напряжений в соединении внахлест.

По этой причине прочность подобных соединений зависит главным образом от ширины соединяемых пластинок и почти не зависит от длины взаимного их перекрытия. В связи с этим уже наиболее простые и обычные формы сварных и заклепочных соединений двух металлических пластинок (рис. 39 и 40) сравнительно эффективны, а их усложнение не дает большого выигрыша.

Рис. 39. Заклепочное соединение внахлест.

Рис. 40. Сварное соединение внахлест.

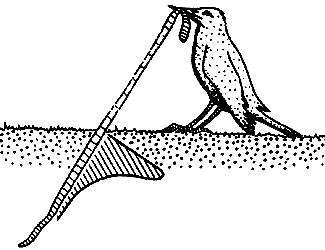

Очень часто требуется закрепить растягиваемый сгержень в отверстии или как-то иначе на твердой опоре. В этом случае происходит то же, что и при соединении внахлест, с той разницей, что здесь концентрация напряжений возникает только в одном месте - обычно там, где стержень входит в углубление (рис. 41). Если, например, стержень ввинчивается в опору, то почти вся нагрузка приходится на последние две или три нитки резьбы, и любое увеличение длины нарезки почти ничего не дает. Поэтому те усилия, которые должен приложить дрозд, чтобы вытащить червяка из грунта, не зависят от длины червяка: вытащить короткого червяка столь же трудно, как и длинного.

Рис. 41.

Распределение напряжений такого типа, как представлено на рис. 41, возникает, если оба элемента соединения имеют близкие модули Юнга. Обычно так обстоит дело при соединении металла с металлом. Подобное же распределение напряжений возникает в случаях, когда материал стержня или растягиваемого бруска менее жесток, чем материал основы, в которой они закреплены (случай с вытягиваемым из земли червем). Если же, наоборот, материал стержня существенно более жесток, чем материал основы, то ситуация с распределением напряжений обратна предыдущей, и концентрация напряжений происходит главным образом вблизи конца стержня или другого включения (рис. 42).

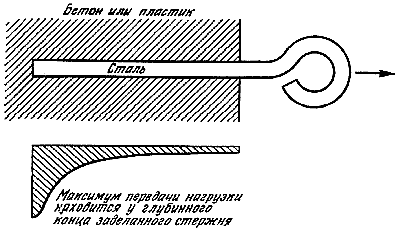

Рис. 42. Передача нагрузки от стержня к заделке.

На практике оба случая концентрации напряжений в равной степени делают соединение непрочным. Возможно, существует такое соотношение между модулями Юнга материала включения и окружающего материала, при котором распределение напряжений в соединении будет оптимальным. Но если это и так, то его очень трудно обеспечить на практике.

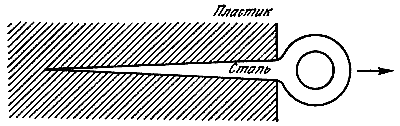

Одно время я занимался разработкой узлов крепления крыла из армированного пластика с металлическим фюзеляжем самолета. Хотя мне было хорошо известно о существовании концентраций напряжений, о червяках в земле и многом прочем, у меня хватило глупости, чтобы для начала заформовать в тело крыла прочные проволочные тросы, распадающиеся на концах на отдельные запутанные проволочки. Когда образцы этой плохо продуманной конструкции растянули в испытательной машине, проволочки стали вытягиваться из пластика одна за другой с характерным треском, хотя нагрузки были смехотворно малыми. В следующем эксперименте вместо тросов в пластик были заделаны покрытые предварительно подходящим клеем суживающиеся на концах стальные зубцы, похожие на клинки или сабли (рис. 43). На этот раз образцы разрушались, издавая не продолжительный треск, а один громкий короткий хлопок; происходило это при столь же малых нагрузках.
