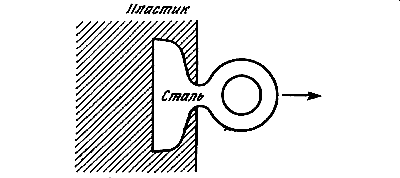

Рис. 43. Неправильная конструкция заделки (соединение непрочно).

После перерыва, заполненного обдумыванием ситуации и глубокомысленными рассуждениями о червяках, мы испытали серию стальных креплений в форме лопаты (рис. 44). Все они разрушались при значительно больших нагрузках, каждая из которых была пропорциональна ширине "лопаты" в данном образце. После доработки этой конструкции нам удалось довести нагрузку, передаваемую с этой пластиковой конструкции, до 40-50 т за счет совсем небольших стальных узлов крепления.

Рис. 44. Правильная конструкция заделки (достаточно прочное соединение).

Эффективность подобных соединений целиком зависит от качества сцепления между металлом и пластмассой, и поэтому металлические включения должны быть заделаны на совесть и проверены. При их проектировании следует не забывать, что во всех подобных случаях сцепление между металлом и неметаллом полностью нарушается, когда металл достигает предела текучести и перестает вести себя упругим образом. Поскольку напряжения, возникающие в рассматриваемых случаях в металле, много выше, чем можно было бы думать, узел крепления необходимо изготовлять из высокопрочной стали, подвергнутой тщательной термической обработке. Причем хвостовик стального вкладыша должен заостряться подобно долоту.
