Рассмотрим пару одинаковых параллельных консольных балок, или лонжеронов, соединенных через определенные интервалы горизонтальными нервюрами (рис. 129). Пусть к одной из этих нервюр у кончика крыла приложена сосредоточенная сила, направленная вверх. Если эта сила не приложена точно посередине между лонжеронами (рис. 130), нагрузка не распределится поровну между ними и сила, действующая на один из лонжеронов, будет больше .силы, действующей на другой. Если это произойдет, то один из двух лонжеронов (тот, который более нагружен) отклонится вверх больше другого (рис. 131). В таком случае нервюры, соединяющие лонжероны, отклонятся от горизонтального положения, а все крыло окажется закрученным. В любом сечении балки можно указать точку, называемую центром изгиба. Если линия действия силы проходит через эту точку, то сила не вызывает кручения балки.

Рис. 130. Взаимосвязанные изгиб и кручение возникают в случае, если равнодействующая подъемных сил в каждом поперечном сечении крыла проходит через точку, называемую центром изгиба (в данном случае посередине между двумя лонжеронами), тогда крыло будет изгибаться без кручения.

Рис. 131. Если равнодействующие подъемных сил не проходят через центр изгиба, а смещены, например, в направлении передней кромки крыла, то крыло (или любая другая балка) будет скручиваться при изгибе.

Естественно, когда в сечении крыла больше двух лонжеронов или если пара лонжеронов имеет разную жесткость, то центр изгиба будет находиться не посередине, а где-то между передней и задней кромкой крыла. Однако в каждой балке любого типа центр изгиба всегда существует. Сила, линия действия которой проходит через эту точку, не вызывает закручивания балки или крыла, тогда как любая иная нагрузка обязательно приводит не только к перемещениям крыла вследствие изгиба, но и к закручиванию крыла на некоторый угол.

До сих пор мы рассматривали случай сосредоточенной силы, приложенной к балке или крылу. Естественно, что аэродинамическая подъемная сила, которая в полете направлена вверх и удерживает машину в воздухе, представляет собой нагрузку, распределенную по всей поверхности крыла. Однако, чтобы упростить расчеты, всю эту нагрузку можно заменить одной равнодействующей, приложенной в точке, которую называют центром давления (ЦД) крыла.

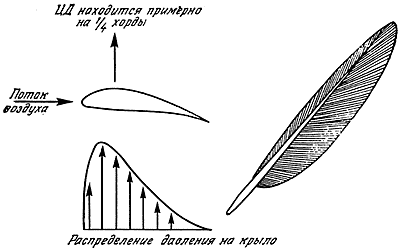

Несведущему человеку может показаться, что ЦД подъемной силы, действующей на крыло в полете, лежит где-то посередине между передней и задней кромкой крыла, скажем, возле середины хорды крыла. На самом же деле, как хорошо известно из аэродинамической практики, это совсем не так. Как правило, центр давлений подъемной силы расположен недалеко от передней кромки крыла - обычно на расстоянии примерно в четверть длины хорды.

Следовательно, пока крыло не спроектировано таким образом, чтобы центр изгиба был расположен примерно на расстоянии одной четвертой длины хорды от передней кромки, оно обязательно будет закручиваться. Угол поворота крыла при этом будет, конечно, зависеть от крутильной жесткости крыла (жесткости на кручение). Но, вообще говоря, всякое закручивание крыла - вещь вредная и опасная, так что конструкторы стремятся свести его к минимуму. Именно поэтому и стержень пера в крыле птицы расположен обычно на расстоянии в четверть хорды от его передней кромки (рис. 132).
