Рис. 132. Распределение подъемных сил вдоль профиля крыла.

В простом крыле моноплана с тканевой обшивкой как положение центра изгиба, так и его крутильная жесткость почти целиком зависят от относительной жесткости лонжеронов на изгиб. В самолете Д-8 центр изгиба находился значительно дальше центра давлений, где-то около середины хорды. Крыло не имело достаточной жесткости, чтобы сопротивляться закручиванию, в результате чего оно разрушалось. После модификации крыла, когда задний лонжерон был сделан более жестким и прочным, центр изгиба передвинулся еще дальше назад, что еще больше ухудшило ситуацию.

Осмыслив все это, Фоккер предпринял теперь уже очевидный шаг: уменьшил толщину и жесткость заднего лонжерона и передвинул тем самым центр изгиба вперед, ближе к центру давления. После этого Д-8 превратился в сравнительно надежную машину, опасную для британских и французских военно-воздушных сил.

По законам аэродинамики центр давления подъемной силы, действующей на крыло самолета, должен всегда находиться примерно на расстоянии четверти хорды от передней кромки крыла. Для уменьшения крутящего момента, действующего на крыло, его необходимо сконструировать таким образом, чтобы передвинуть центр изгиба вперед, как можно ближе к центру давления. Однако элероны, с помощью которых самолет получает крен и выполняет виражи, действуют на конец крыла большими вертикальными силами, приложенными вверх или вниз вблизи задней кромки, то есть далеко сзади от центра изгиба. Тем самым элероны неизбежно вызывают большие крутящие нагрузки на крыло всякий раз, когда летчик закладывает вираж.

Рис. 133. Элерон действует с большой направленной вниз силой на заднюю кромку крыла. Эта сила приложена довольно далеко от центра изгиба, она стремится закрутить крыло таким образом, что возникающие аэродинамические силы будут противоположны тем, к которым стремился летчик, отклоняя элерон.

Из рис. 133 видно, что направление закрутки изменяет величину подъемной силы в направлении, противоположном действию элеронов, уменьшая производимый ими эффект. Если крыло имеет недостаточную крутильную жесткость, его элероны могут оказать на самолет обратное действие: выполнив операции, необходимые для крена вправо, летчик может вдруг обнаружить, что самолет делает крен влево. Этот не только неожиданный, но и весьма опасный эффект носит название "обратные элероны". С ним связаны серьезные трудности при проектировании современных скоростных самолетов. Профилактической мерой здесь является достаточная крутильная жесткость конструкции крыла.

В ранних обшитых тканью монопланах, таких, как Д-8, крутильная жесткость крыла почти целиком определялась относительной жесткостью на изгиб двух главных лонжеронов и их расположением. Однако это не очень эффективное средство, и величина крутильной жесткости, достигаемая в таких конструкциях даже с помощью системы проволочных растяжек, довольно ограничена. По этой причине такие самолеты были довольно опасны, и правительственные органы почти каждой страны были настроены против монопланов, а кое-где они даже были запрещены.

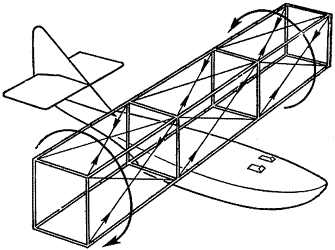

Предпочтение, отдаваемое бипланам, не было следствием консерватизма некоторой части чиновников соответствующих ведомств; скорее оно явилось следствием характерных для биплана больших прочности и жесткости, особенно на кручение. На практике бипланы были и легче, и безопасней монопланов в течение многих лет, а разница в скоростях поначалу у них была не так уж велика. Конструкция крыла биплана с растяжками и распорками представляет собой, по существу, некоторую коробчатую, или кессонную, балку, которая обеспечивает большую прочность и жесткость не только на изгиб, но и на кручение. Из рис. 134 видно, что четыре главных лонжерона (по два в каждом крыле) идут вдоль ребер короба, а расположенные между ними элементы образуют решетчатую ферму. На самолете диагональные распорки на верхнем и нижнем крыле, конечно, не видны, так как скрыты обшивкой. Однако на самом деле эти горизонтально расположенные элементы имеются, и их назначение состоит в том, чтобы воспринимать сдвиг, возникающий при кручении крыла.
