Итак, мы знаем теперь, что понять, как работает конструкция на растяжение и сжатие, довольно легко. Но вот как те же самые растяжение и сжатие позволяют балкам выдерживать нагрузки - это далеко не очевидно. А между тем разного рода балки (рис. 11) составляют львиную долю всех конструкций, с которыми мы повседневно сталкиваемся. Самая обычная половая доска - наглядный пример балки, и таких примеров можно привести огромное множество. Мы уже говорили, что задача этой самой доски заключается в том, чтобы давить на наши подошвы вверх с силой, в точности равной нашему весу. Естественно, эту роль пол должен играть постоянно, в том числе и тогда, когда мы стоим посреди комнаты, далеко от стены, которая в конечном счете будет воспринимать силу нашего веса. Но позвольте, как эта сила передается от стены на наши ноги, и обратно?

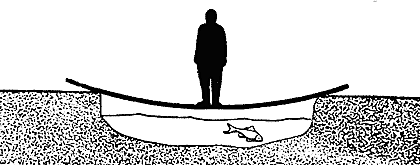

Рис. 11. Свободно опертая балка.

Ответ на этот вопрос дает так называемая теория балок, которую, пожалуй, можно назвать становым хребтом техники. Но, к сожалению, этот "хребет" представляет собой pons asinorum для студентов технических вузов. Большинство из них механически заучивают формулы теории балок лишь для того, чтобы проскочить на экзаменах; понимать эти формулы они начинают гораздо позже, когда настает время мучаться над собственными проектами. Поэтому давайте пока оставим всю эту кухню интегрирования эпюр и попытаемся подступиться к существу проблемы.

Начнем с того, что вспомним высказанную ранее мысль об отсутствии четкого различия между понятиями "материал" и "конструкция". Большие балки, например перекрытия железнодорожных мостов, подобно детскому конструктору, собираются из многих малых стержней. Эти стержни работают как на растяжение, так и на сжатие. Способ передачи нагрузки в такой решетчатой балке, или ферме, по существу не отличается от того, как передается нагрузка в сплошной балке, даже такой, как половая доска. В решетчатой балке вся нагрузка передается только путем сжатия и растяжения стержней. В сплошной балке такой решетки нет, но мы можем представить себе ее как бы прошивающей всю балку.

Для определенности начнем анализ с консольной балки, то есть с балки, один конец которой встроен в стену или жестко закреплен каким-либо другим способом на любом основании (на языке инженеров это называется "заделка"): к другому концу консоли приложена нагрузка. Такую консоль рисовал еще Галилей (рис. 12); правда, он неверно рассчитал прочность своей консоли, что, впрочем, ему простительно. Мы же построим нашу консоль только из стержней и натянутых струн.

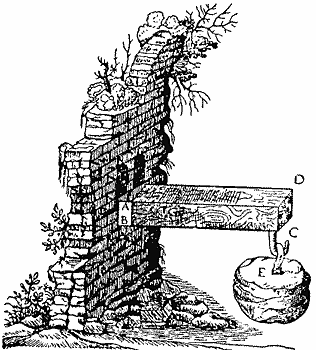

Рис. 12. Рисунок Галилея, иллюстрирующий испытания консольной балки.

Рассмотрим простую конструкцию типа крана, изображенную на рис. 13, а . Сжатый стержень 2 опирается на стену и поддерживается струной 1 , таким образом он может воспринимать внешнюю нагрузку (назовем ее W ). Очевидно, сила, противодействующая нагрузке W , возникает вследствие сжатия наклонного стержня 2 . Натяжение горизонтальной струны 1 лишь предохраняет сжатый стержень 2 от поворота и падения.

С таким же успехом мы можем воспользоваться другой треугольной конструкцией (рис. 13, б ), в которой сжатый стержень 4 занимает горизонтальное положение и удерживается от падения наклонной растянутой струной 3 . В этом случае сила, удерживающая вес W , обеспечивается струной, а горизонтальный сжатый стержень необходим лишь для того, чтобы струна не прижималась к стене.

Обе эти конструкции одинаково хороши, и мы можем объединить их в одну, способную выдержать вес 2W , как показано на рис. 13, в . Ясно, что нагрузка 2W непосредственно воспринимается наклонными элементами 2 и 3 , один из которых сжат, а другой растянут. Горизонтальные элементы 1 и 4 воздействуют на стену, один из них давит, другой - тянет, вместе они обеспечивают целостность конструкции, но не поддерживают вес груза непосредственно.

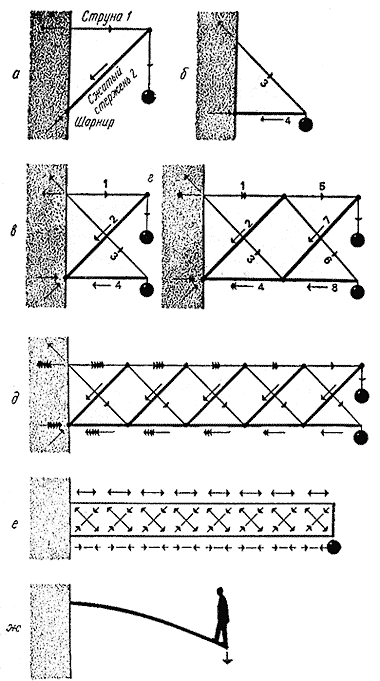

Рис. 13. Сопоставление напряженного состояния в сплошной балке и решетчатой ферме.

Пристроив к полученной конструкции еще одну, точно такую же, мы получим новую ферму, показанную на рис. 13, г . В этом случае тот же самый груз 2W поддерживается сжатыми и растянутыми наклонными элементами 2 , 3 , 6 и 7 , в то время как элементы 1 , 5 , 4 и 8 сжаты и растянуты в горизонтальном направлении и, хотя они не поддерживают внешнюю нагрузку непосредственно, благодаря им ферма не рушится. Получается, что каждый элемент выполняет свою функцию и, если хотя бы один стержень или одна струна выйдет из строя, катастрофа неизбежна: каждый элемент по-своему важен.
