Мы уже говорили, что разобраться в теории изгиба балок не так-то просто, но, откровенно говоря, особого напряжения интеллекта для этого не требуется, да и многое в технике станет гораздо яснее. По правде сказать, проектируя даже весьма внушительные конструкции, инженеры зачастую пользуются почти элементарной теорией изгиба. Далее мы увидим, что такая практика иногда может быть опасной, поскольку элементарная теория, будучи чрезвычайно полезной, все же не дает нам достаточно полного представления о прочности сложных конструкций. Тем не менее она очень широко используется для прикидочных оценок прочности любых конструкции, от коленчатого вала до морских судов.

Большие балки начали использовать в технике по существу не столь давно, немногим более столетия назад. Английскому инженеру Телфорду (1757–1834) дали много лестных прозвищ за искусство строить мосты, он построил их, вероятно, больше, чем кто-либо другой. Обычно Телфорд применял каменные или чугунные арки, работающие на сжатие, а для больших пролетов первым стал строить подвесные мосты, используя железные цепи (мост через пролив Менай - 1819 год). Вряд ли Телфорд когда-либо применял большие балки, отчасти из-за отсутствия подходящего материала - кованых железных плит, а отчасти оттого, что не было надежной теории балок. Между прочим, об уровне расчетов на прочность в то время можно судить по тому, что форма линии цепей для упомянутого моста определялась не расчетным путем, а на специально построенной большой модели моста, переброшенной через овраг.

Лет тридцать спустя Роберт Стефенсон (1803–1859) уже имел в своем распоряжении листы котельной стали; кроме того, он верил своим расчетам. Ему принадлежит блестящая идея изготовить из листов железа балку в виде полого короба и пустить внутри нее поезда. Так, в 1850 году был построен недалеко от телфордова моста железнодорожный мост через Менай. Каждая балка Стефенсона весила 1500 т, они были собраны на берегу, за тем спущены на плотах на воду, установлены на плаву поперек узкого бурлящего потока между опорами, после чего примитивные гидравлические домкраты за несколько приемов подняли всю конструкцию метров на тридцать к опорам. Хотя вся операция проводилась с полным пониманием дела, она не лишена была элементов риска; по тем временам это был выдающийся подвиг.

Несколько позже Стефенсона одолели сомнения, и было предложено укрепить мост, подвесив трубу на цепях, но это оказалось совершенно излишним. Оба моста по сей день стоят рядом - превосходные образцы использования растяжения и изгиба в технике. Подвесной мост Телфорда вначале был недостаточно жестким, штормовые ветры, гулявшие вдоль пролива, угрожающе раскачивали его. Рассказывают, как однажды зимней ночью лошади почтовой кареты не смогли удержаться на ногах, и во избежание неприятностей пришлось срочно пережигать постромки огнем фонаря. После этого случая мост был укреплен, и в таком виде он служит до сих пор. Недостаточная жесткость подвесных мостов делает их непригодными для железнодорожных целей: поезд может сойти с рельсов. Именно поэтому Стефенсон и Брюнель (1806–1859) разработали для больших пролетов балочные мосты. Но хотя трубчатый мост через Менай имеет великолепную жесткость и никогда не вызывал беспокойства, в настоящее время подобные мосты имеют решетчатую конструкцию. Такие мосты экономичнее как в постройке, так и в эксплуатации.

Корабль также представляет собой длинную закрытую с двух сторон трубу, которой назначено плавать. Отличие такой конструкции от стефенсонова моста по существу невелико. Корпус корабля порой не выдерживает веса двигателей, груза, топлива, которые он несет, и изгибается. Глядя на стоящее у причала судно трудно себе представить, что его можно разрушить неосторожной или неравномерной загрузкой трюмов и цистерн. Однако такие трагедии случались довольно часто и, судя по всему, не исключены и в будущем. В сухом доке корабль тщательнейшим образом устанавливается на специальные килевые подставки, чтобы корпус опирался на них равномерно, но в плавании такие равномерные опоры отсутствуют. Корабль может быть поднят двумя мощными волнами за нос и корму, а его середина окажется без опоры. Бывает и так, что самая мощная волна может оказаться под центральной частью корпуса.

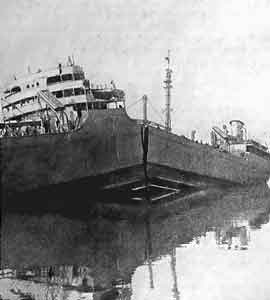

Рис. 15. Корабль "Скенектеди". Трещина началась у острого угла люка на палубе и "побежала" до самого киля

Корабли становились все больше, длиннее, а инженеры стремились сделать их легче. В 1903 году Британское Адмиралтейство решило провести специальные испытания судов на прочность. С этой целью эскадренный миноносец "Волк" был заведен в сухой док. После откачки воды подпорки были оставлены сначала только посредине, а затем лишь по краям судна. При этом с помощью тензометров - приборов для измерения удлинений, а следовательно, и деформаций материала - измерялись напряжения в различных частях корпуса. Затем "Волк" вышел в открытое море для продолжения испытаний в плохую погоду. Легко себе представить экспериментаторов, в темных трюмах борющихся с морской болезнью и тогдашними не очень покладистыми тензометрами, - в официальном отчете состояние моря называлось "чрезвычайно бурным с сильным ветром" . Капитан делал все, что было в его силах, чтобы этот поход был худшим для "Волка". Но как он ни старался, а напряжения в корпусе нигде не превышали 9 кг/мм2, в то время как прочность сталей, используемых в кораблях, была примерно 40–45 кг/мм2.
