Затем Гриффитс взял холодные стержни диаметром около 1 мм из того же обычного стекла, разорвал в испытательной машине и определил их прочность. Она оказалась около 15–20 кг/мм2, что вполне нормально для тех стекол, из которых делают лабораторную посуду, пивные бутылки; эти же стекла вставляют в окна и т.д. Но эта прочность составляла около 1/50–1/100 от расчетной.

Тогда Гриффитс стал нагревать свои стержни посередине и оттягивать их концы. Получались более тонкие стержни-нити, которые он также после охлаждения испытывал.

Чем тоньше были полученные нити, тем они оказывались прочнее. Сначала их прочность увеличивалась медленно, но по мере того, как они становились очень тонкими, прочность возрастала весьма быстро. Прочность волокон диаметром около 2,5 мкм сразу после вытягивания составляла 600 кг/мм2 и более, а спустя несколько часов падала примерно до 350 кг/мм2. Кривая зависимости прочности от диаметра волокна росла столь стремительно (рис. 16), что трудно было установить верхний (максимальный) предел для величины прочности.

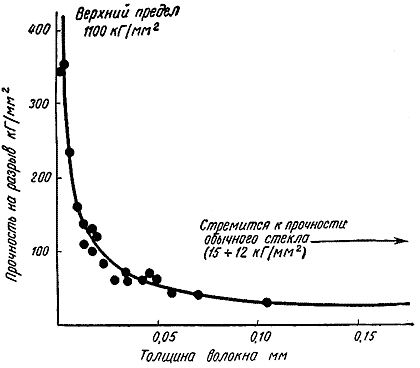

Рис. 16. Построенный Гриффитсом график зависимости прочности стеклянных волокон от толщины волокна.

Зависимость эта не была очень гладкой, опытные точки имели некоторый разброс. Однако по поводу общей тенденции никаких сомнений не оставалось. Гриффитс не мог ни изготовить, ни испытать волокна тоньше примерно 2,5 мкм, да если бы он и смог это сделать, в его время измерить толщину таких волокон хоть с какой-нибудь точностью было бы очень трудно. Однако он проделал простой математический трюк: отложив по осям координат обратные величины, он экстраполировал кривую "прочность-размер" в область ничтожно малых толщин, и оказалось, что прочность тончайших нитей должна быть около 1100 кг/мм2. Напомним, что вычисленная величина прочности для его стекла была чуть меньше 1400 кг/мм2. Поэтому Гриффитс сделал вывод, что ему практически удалось приблизиться к теоретической прочности, и, если бы на самом деле можно было сделать более тонкие волокна, их прочность была бы очень близка к теоретической. Достичь в эксперименте почти теоретической прочности было, конечно, триумфом, особенно если учесть условия, в которых этот эксперимент проводился.

Недавно Дж. Морли из фирмы "Роллс-Ройс" получил кварцевые волокна (их состав отличается от состава гриффитсова стекла) с прочностью более 1400 кг/мм2 (рис. 17). Как мы увидим в следующей главе, столь высокая прочность может быть получена не только на стеклянных волокнах, но и почти на любых твердых телах, аморфных и кристаллических.

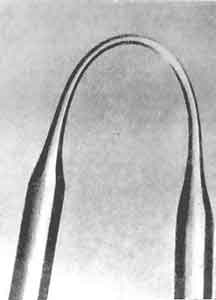

Рис. 17. Кварцевая нить, упруго изогнутая до деформации 7,5%; напряжения в ней доходят до 530 кг/мм2 (прочность обычного стекла 7-15 кг/мм2)

Итак, Гриффитс продемонстрировал (по крайней мере, в одном случае), каким образом можно на практике достигнуть почти теоретической прочности. Теперь он должен был показать, почему прочность подавляющего большинства твердых тел столь резко отличается от теоретической.
