Все, что мы говорили, довольно хорошо объясняет прочность стекол и таких аморфных минералов, как кремень или вулканическая лава обсидиан. Но подавляющее большинство твердых тел, природных и искусственных, имеет кристаллическую структуру. Существует своего рода предрассудок, что кристаллические материалы не могут быть прочными. Так, слесарь, обнаружив сломанный коленчатый вал или какую-либо другую деталь автомобиля, может сказать, что "она кристаллизовалась". В каком состоянии была эта деталь до "кристаллизации", он не объяснит, ясно, что она не была аморфной. Нет нужды повторять, что все металлы, почти все минералы, большинство керамических материалов и привычные нам сахар и соль - вещества кристаллические. Соображения здравого смысла вряд ли приведут к заключению, что только регулярная упорядоченная упаковка атомов или молекул может быть причиной малой прочности твердого тела. И действительно, это не так.

Однако, когда мы имеем дело с твердыми хрупкими кристаллами, на практике их прочность оказывается даже ниже, чем прочность монолитного стекла, и в своем "сыром" виде неметаллические кристаллы вполне заслуживают того презрения, с которым к ним относятся инженеры.

Теперь самое время поговорить об "усах". Мы часто слышим о "металлических усах", как если бы они были единственным типом усов. На самом же деле эти усы менее обычны и менее интересны, чем неметаллические, поэтому мы будем говорить главным образом о последних. Усы, о которых пойдет речь, не имеют ничего общего с человеческим волосом и представляют собой длинные тонкие игловидные кристаллы, которые могут быть случайно или преднамеренно выращены из большинства веществ. Существует много способов их выращивания. Толщина усов обычно составляет 1–2 мкм, хотя их длина может измеряться миллиметрами и даже сантиметрами.

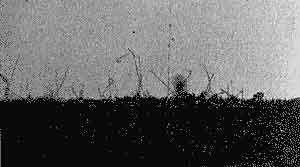

Рис. 22. Усы, растущие на металличеcкой поверхности

Иногда усы вырастают случайно на металлических поверхностях (рис. 22), и, когда эта поверхность оказывается элементом электрической схемы, вполне возможно короткое замыкание, которое иногда оказывается досадным, иногда дорогостоящим, а порой и опасным, смотря по обстоятельствам. Такого рода металлические усы были известны довольно давно, но к ним относились разве что с некоторым любопытством, когда к этому не примешивалось чувство досады. Так продолжалось до 1952 года, когда Херрингу и Голту случилось изогнуть несколько оловянных усов. Они заметили при этом, что при деформации ~2% усы остаются упругими. Такая упругая деформация соответствовала напряжению, которым никто никогда не нагружал не только олово, но и, возможно, никакой другой металл. Это было похоже на поведение тонких волокон с аномально высокой прочностью, что, естественно, привлекло к себе огромное внимание.

Херринг и Голт работали с оловом. Олово - металл, а от металла каждый почему-то ожидает прочности. Меня же в то время занимал вопрос, можно ли сделать прочными и обычно слабые неметаллические кристаллы. И вот однажды, это было в 1954 году, я зашел на склад химических реактивов и попросил дать мне что-нибудь такое, что растворялось бы в воде, а кристаллизовалось бы в виде игл. Кладовщик дал мне бутылку с гидрохиноном, веществом, которое обычно используется в фотографических проявителях. Бутылка была полна сухих кристаллов толщиной примерно в обычную иглу и около сантиметра длиной. Оперируя скальпелем, я быстро понял, что их прочность пренебрежимо мала. Затем я растворил несколько гидрохиноновых кристаллов в воде, нанес каплю этого раствора на предметное стекло микроскопа и стал ждать, когда вода испарится. В процессе испарения в поле зрения микроскопа вырастали игольчатые кристаллики, которые были намного меньше растворенных мною.
