Располагая таким устройством, мы могли уже получить вполне реальные результаты. С самого начала мы обнаружили, что высокая прочность может быть получена почти на всех кристаллах, от горькой соли до сапфира, лишь бы кристалл имел форму тонкого уса. В этом случае не имели значения ни химическая природа кристалла, ни метод, которым он был выращен. Мы испробовали, должно быть, сотню различных веществ, так что никаких сомнений относительно этого не оставалось.

Построив график зависимости прочности уса от его толщины, мы обратили внимание на то, что кривая для каждого данного типа усов была чертовски похожа на аналогичную кривую для стеклянных волокон (глава 2). Более того, когда мы посмотрели на зависимость от толщины не прочности, а деформации при разрушении, то обнаружили, что все точки для всех испытанных усов лежат на одной и той же кривой. Так, на рис. 24, например, показана зависимость деформации при разрыве от толщины усов двух резко различающихся веществ - кремния и окиси цинка. Разделить эти кривые невозможно.

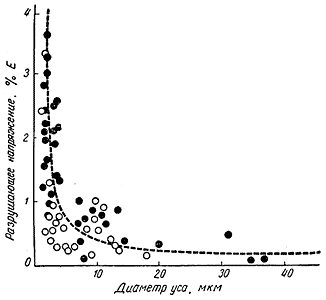

Рис. 24. Зависимость прочности усов от их толщины. Белый кружок - усы кремния; черный - усы окиси цинка.

Конечно, велик был соблазн считать, что прочность и разрушение усов - а потому, быть может, других кристаллов - определяется поверхностными трещинами, как и в случае стекла. Однако каких-либо трещин мы не обнаружили, и были все основания полагать, что их просто не должно существовать. Когда ус вырастает из раствора или паров, то обычно вначале появляется очень тонкая нить, которая в электронном микроскопе кажется почти идеально гладкой. Затем эта нить утолщается, на нее как бы натягивается сверху новый слой материала.

Поначалу эти слои могут быть моноатомными или мономолекулярными, но, конечно, различные слои нового материала будут подпитываться атомами из окружающей среды с несколько различными скоростями. Тогда слой, который захватывает атомы быстрее, будет расти вдоль оси кристалла с большей скоростью и может настигнуть нижний слой, растущий медленнее. Однако обогнать его он не может, и тогда образуется ступенька, имеющая двойную высоту. Она будет требовать двойного количества материала для своего роста, чтобы продвигаться с той же скоростью, что и остальные слои. В действительности, однако, скорость подвода материала путем диффузии остается примерно той же, что и для единичных слоев. Следовательно, двойной слой движется со скоростью, меньшей чем средняя, и постепенно все больше растущих слоев нагромождаются вслед за ним и не могут его обогнать. Образуется серия обрывистых ступенек (рис. 25). В среднем эти ступеньки будут тем выше, чем "старше" и, следовательно, толще кристалл. Когда рост кристалла прекращается, эти ступеньки остаются на поверхности и их можно видеть в микроскоп.

Рис. 25. Ступеньки роста на большом усе, движущиеся вниз по кристаллу

Интуиция подсказывает, что трещина - штука скверная, но далеко не очевидно, что и ступенька может вызвать вредную концентрацию напряжений. Готовых теоретических решений задачи о поведении ступенек в литературе не было, и я попросил Марша заняться изучением этого вопроса. Методом фотоупругости, работая на прозрачных моделях в поляризованном свете, Марш смог доказать, что ступенька так же вредна, как и эквивалентная ей трещина. По существу ее можно рассматривать как половину трещины. Экспериментальный результат Марша был затем математически подтвержден Коксом.
