Вещества, с которыми мы имели дело до сих пор, считаются в технике хрупкими. Это не значит, конечно, что они рассыпаются на куски при первом же прикосновении. Нет, мы уже видели, что некоторые из них очень прочны. Абсолютного деления на хрупкие и пластичные вещества нет, но, вообще говоря, хрупкие тела имеют достаточно хорошо определенные свойства. Если не считать небольших упругих изменений, которые исчезают после снятия нагрузки, хрупкие тела не деформируются перед разрушением, и причиной их разрушения является то, что одна или несколько трещин пробегают через весь материал. Обломки хрупких тел после разрушения можно очень хорошо подогнать друг к другу; например, можно довольно искусно склеить разбитую вазу. В пластичных материалах, например в мягкой стали, перед разрушением наблюдаются большие необратимые искажения формы, так что из получившихся после разрушения кусков нельзя уже сложить первоначальный предмет. android auto яндекс навигатор

Хрупкие вещества, которыми мы пользуемся в повседневной жизни, - стекло, фаянс, кирпич, бетон, некоторые пластмассы - вполне удовлетворяют нас. Однако для изготовления различного рода машин мы обычно предпочитаем пластичные металлы. Хрупкие тела разрушаются путем полного разделения двух соседних слоев атомов или молекул под растягивающим напряжением, остальной объем материала при этом не нарушается. Поведение металла напоминает в чем-то поведение пластилина. Еще до разрушения, то есть до разделения образца на две части, в объеме материала развивается интенсивное течение, подобное течению вязкой жидкости. В это время соседние атомные слои, не разделяясь, сдвигаются друг относительно друга подобно колоде карт.

После того как соседние слои атомов проскользнут на достаточное расстояние и материал окажется деформированным этим сдвигом, прочность, как правило, не снижается, так как взамен разорванных связей атомы могут завязать новые с другими партнерами. В некоторых случаях материалы после такого процесса даже упрочняются (это называется нагартовкой или наклепом). Однако, если процесс зашел слишком далеко, материал ослабнет и в конце концов разрушится. Величина наклепа и удлинение, которые может выдержать пластичный материал, сильно колеблются от металла к металлу, от сплава к сплаву. Почти всегда с нагревом эти величины возрастают. Что и говорить, способность металлов пластически деформироваться и, следовательно, получать заданную форму в холодном и нагретом состояниях является их огромным достоинством. Кроме того, пластичность вносит свой вклад в сопротивление металлов трещине (см. главу 8). Однако она же является и главной причиной их сравнительно низкой прочности. Мы уже говорили, что если образец не разрушается хрупким образом из-за наличия трещины под определенным углом к направлению растяжения, то он может разрушиться путем "соскальзывания" под углом 45° к оси (рис. 26) и, если для такого процесса потребуется меньшая сила, его ничто не остановит.

Рис. 26. Вязкое разрушение при растяжении.

Недавно А. Келли показал, что точный расчет сопротивления твердого тела сдвигу достаточно сложен и от вещества к веществу сопротивление это сильно изменяется. Однако мы можем получить приближенное значение теоретической прочности на сдвиг с помощью очень простой модели, и результат не будет грубым. Рассмотрим модель - на бумаге или в натуре, - которая состоит из слоев шариков, представляющих атомы. Существуют такие взаимные расположения слоев, при которых они лежат наиболее близко друг к другу. Чтобы вывести их из такого положения, необходимо немного оттянуть слой от слоя. Такому движению сопротивляются растягиваемые связи: шарики-атомы против того, чтобы покинуть комфортабельные ямки минимальной энергии.

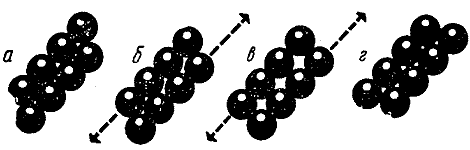

Рис. 27. Схематическое изображение сдвига, происходящего путем скольжения целой плоскости атомов без помощи дислокационных механизмов.

На рис. 27 изображена двумерная модель - два параллельных ряда монет, лежащих на столе. Ясно, что последнее сопротивление сдвигу исчезает в момент, когда атомы- монеты балансируют на вершинах друг у друга; такое положение создается в момент, когда слой оказывается сдвинутым относительно другого слоя на угол 30°. Пройдя эту точку, атомы будут сваливаться в положение равновесия на дне следующей ямы, и сдвиг на одно межатомное расстояние будет завершен. Сопротивление сдвигу началось с нуля, возросло до некоторого максимума, затем снова упало до нуля, когда атомы оказались на вершинах. Сопротивление будет максимальным примерно на полпути к вершине, в нашем случае это соответствует углу сдвига около 15°. Трехмерный случай будет немного более сложным, для него максимум наступает при 10°. Для кристаллов, которые состоят из атомов различных размеров, этот угол может быть еще меньше.
