Травление - полезный прием, но его нельзя считать способом прямого наблюдения дислокаций. Следующий шаг в этом направлении был сделан Хиршем в Кэвендишской лаборатории (Кембридж). Он использовал свойство очень тонкой металлической фольги быть практически прозрачной в электронном микроскопе, а вот любые нарушения кристаллической решетки дают темные образования. Поэтому дислокации представляются здесь темными линиями на белом фоне.

Все это хорошо, но было бы интереснее взглянуть на движущуюся дислокацию, а для этого на нее нужно воздействовать, создав какое-то напряжение. Нелегко приложить механическое напряжение непосредственно к фольге, которая настолько тонка, что становится прозрачной для электронного пучка. Поэтому Хирш использовал для нагрева фольги, расширения и, стало быть, нагружения образца энергию самого электронного пучка. Все сработало очень хорошо, и Хирш смог снять кинофильм о дислокациях в движении. Фильм получился очень впечатляющим. Дислокации являли собой таинственную картину суетящихся мышей.

Опыты Хирша, однако, не преследовали цель увидеть индивидуальные атомы или трехмерную шахматную доску кристаллической решетки. Дислокации у Хирша были всего лишь черными линиями деформации на белом или сером фоне. Но, как мне кажется, чего мы действительно хотим, так это увидеть слой атомов, обрывающийся где-то в кристаллической решетке. Однако, прежде чем увидеть дислокацию в кристаллической решетке, нужно бы увидеть … саму решетку. В металлах и в большинстве обычных кристаллов параметр решетки близок к 2 А. А в те времена, о которых я сейчас говорю (середина 50-х годов), самое лучшее разрешение электронного микроскопа было около 10 А. Стало быть, не было никакой надежды увидеть атомные слои обычными средствами. Эту трудность первым преодолел Джим Ментер, работавший в Хинкстон Холле близ Кембриджа. Он приготовил тонкие кристаллики вещества, называемого фталоцианином платины. Молекула этого органического соединения - плоская, примерно квадратная, около 12 А в поперечнике. В середине квадрата - дырка, а в этой дырке в случае фталоцианина платины - атом платины. В кристалле эти плоские молекулы упаковываются так, что расстояние между слоями молекул оказывается 12 А, и центре каждого ряда молекул проходит линия тяжелых атомов платины, стоящих особняком от легких атомов панической молекулы. Таким образом получаются линии платиновых атомов в регулярном кристаллическом расположении, расстояние между которыми 12 А вместо обычных 2 А. Органическую часть молекулы можно считать прозрачной набивкой, которая держит на нужном расстоянии плотные, с неясными очертаниями атомы платины.

Настраивая микроскоп на максимальное разрешение, можно было увидеть решетку этого кристалла. Пожалуй, она была похожа на нарисованные угольком слегка лохматые полосы на более светлом сероватом фоне - что-то вроде строк на телевизионном экране. Бросалась в глаза невероятная регулярность кристалла. При большом, увеличении бесчисленные рыхловатые полоски тянулись идеально прямо. Конца им, казалось, нет. Число слоев было огромным. Миллионы миллионов молекул, каждая точно на своем месте.

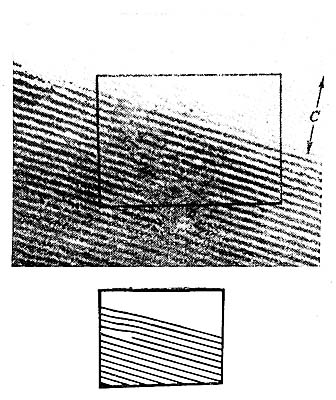

Потребовалось внимательно пересмотреть громадное число фотографий, прежде чем была найдена краевая дислокация. Она выглядела точно так же, как ее рисовали вот уже двадцать лет: одна темная расплывчатая полоска оборвалась, а соседние сомкнулись, чтобы ликвидировать зазор (рис. 51). Ментер успел послать эту фотографию Дж. Тэйлору как раз вовремя - к его семидесятилетию.
