Рис. 51. Первая прямая фотография краевой дислокации, полученной Дж.В. Ментером. Большой размер молекулы фталоцианина платины позволил увидеть в электронном микроскопе расстояние между атомами.

Нужно сказать, на нас, работавших в Хинкстоне в то время, эти картинки, выходившие мокрыми из фотокомнаты, оказывали магическое воздействие. Описание шкаф офисный с замком здесь.

Опыты Ментера по визуализации атомных слоев и дислокаций в них с помощью электронного микроскопа были очень убедительными, это сделало их знаменитыми.

Однако существует и другой подход к той же задаче. В главе 3 мы говорили о сделанной Маршем очень чувствительной разрывной машине для усов и других тонких волокон Эта машина может обнаруживать удлинения попядка 4-5 А, что примерно равно разрешению современного электронного микроскопа. Сдвиг, вызванный иничной дислокацией, дает перемещения около 1 А и, следовательно, не может быть замерен на этой машине. Но источник дислокаций порождает их в таком количестве, которого хватает, чтобы произвести перемещение в 100-500 А, а это уже легко может быть зафиксировано машиной Марша.

Когда мы проводим обычное испытание на растяжение образца осязаемых размеров из любого пластичного материала (например, мягкого металла), то получаем диаграмму напряжение - деформация в виде плавной кривой, изображенной на рис. 52, которая хорошо знакома инженерам и металловедам. Если мы возьмем теперь чрезвычайно тонкий, но пластичный образец (например, большой ус) и испытаем его на машине Марша, то получим нечто совершенно другое.

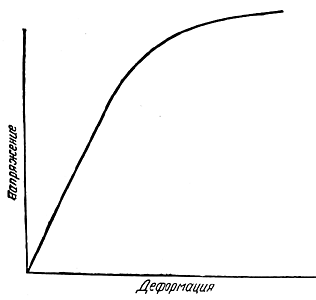

Рис. 52. Обычная кривая напряжение -деформация при испытании макроскопического пластичного образца.

Типичный результат испытания показан на рис. 53. Здесь мы видим упругое удлинение, прерываемое внезапными включениями источников дислокаций. Источники работают совершенно беспорядочно, и вызываемые ими сдвиги протекают практически мгновенно. Именно поэтому диаграмма напряжение-деформация имеет серию ступенек. Дело в том, что на каждом уровне напряжений существуют источники, готовые породить сотни дислокаций. Но эти источники пускаются в ход беспорядочными тепловыми толчками, подобными тем, которыми возбуждаются частицы в случае броуновского движения. То же самое происходит и в большом образце, но в столь многих местах и столь часто, что суммарный эффект выражается плавной кривой. Поведение малого образца с его беспорядочными и внезапными движениями еще раз убеждает нас в реальности дислокаций.

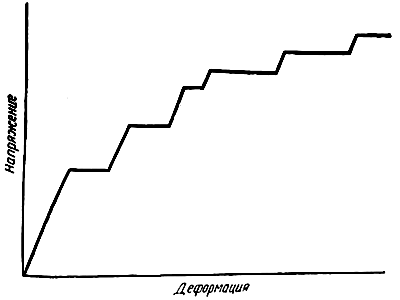

Рис. 53. Кривая напряжение - деформация для очень малого макроскопического образца (уса) материала, испытанного на машине Марша. Пластическое удлинение происходит ступенчато, каждая ступень соответствует работе источника дислокации.
